Einführung in den Vormek TrayFlow VES-510

Verpackung dient heute nicht mehr nur dem Schutz des Produkts. Sie ist Teil der Markenidentität, ein Werkzeug zum Nachweis von Qualität und ein Zeichen für die Einhaltung von Hygienestandards. Da Produktionslinien immer schneller werden, ist die Eliminierung menschlicher Eingriffe und die Übergabe von Aufgaben an automatische, präzise Systeme zu einer unbestreitbaren Notwendigkeit geworden.

Unter allen Stationen einer Verpackungslinie war die Platzierung der Behälter auf der Zuführung schon immer ein potenzieller Engpass. Viele Fabriken sind für diese Aufgabe immer noch auf Bediener angewiesen – eine Methode, die die Geschwindigkeit reduziert, die Hygiene beeinträchtigt, Kosten verursacht und wiederkehrende Fehler erzeugt.

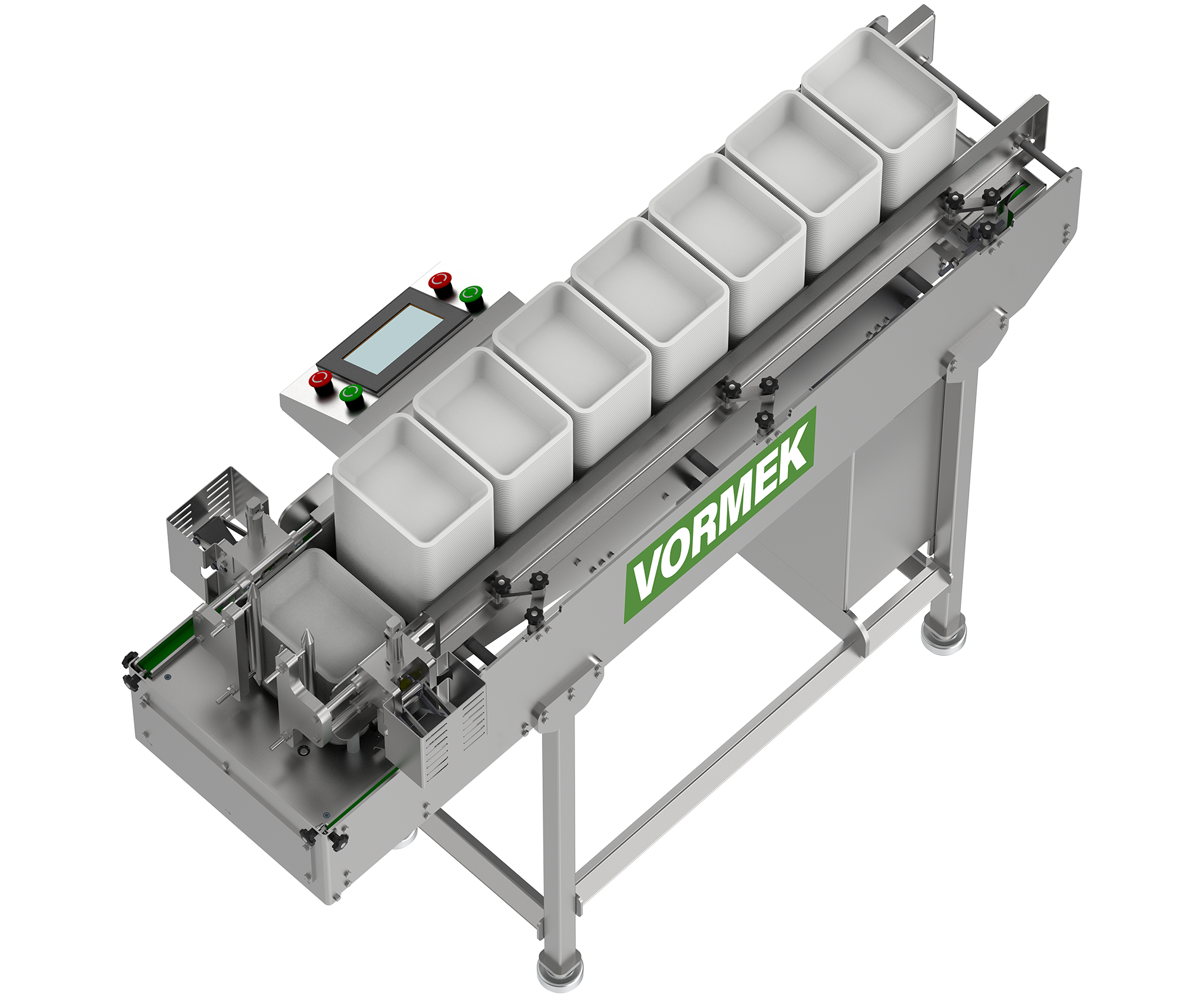

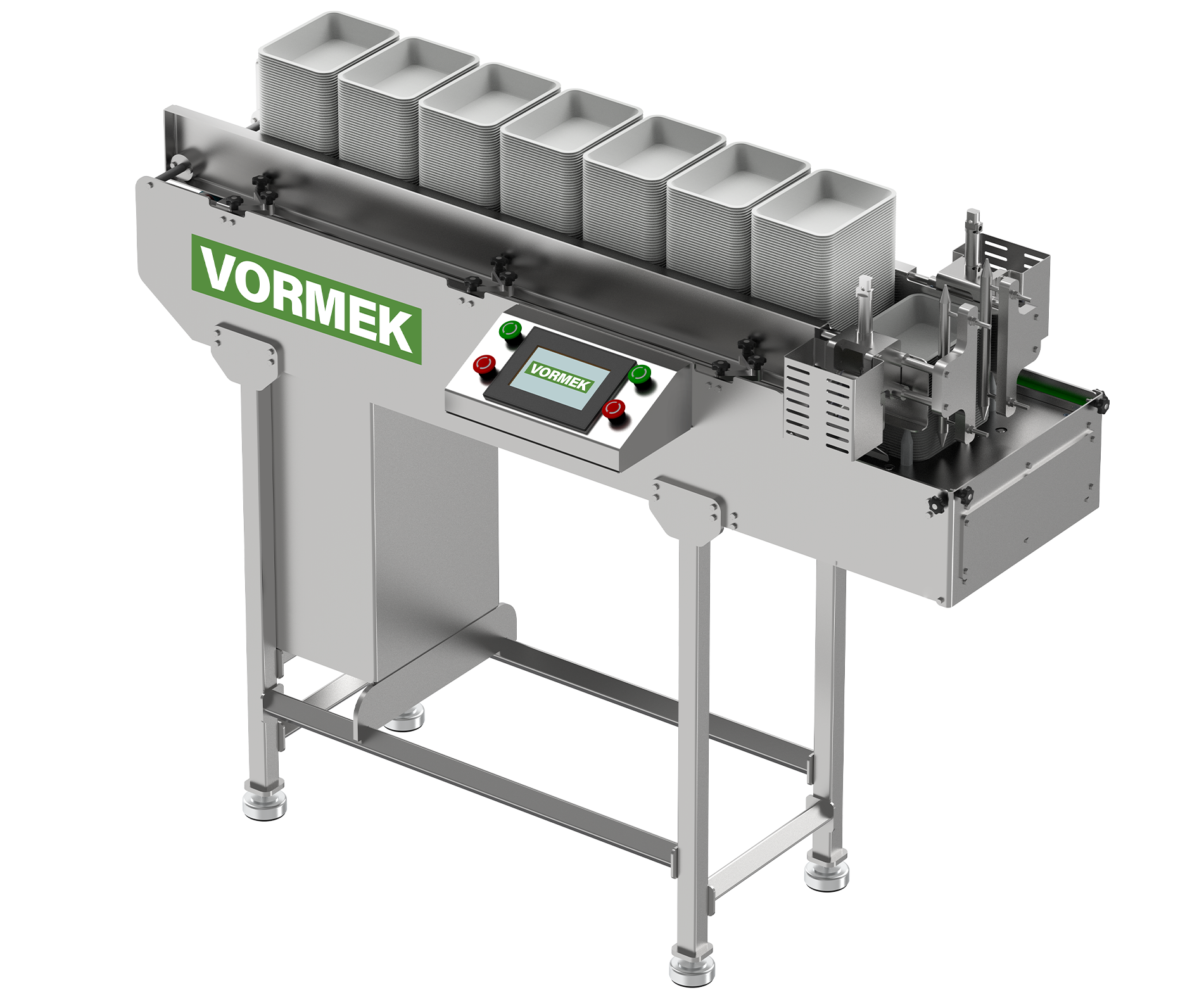

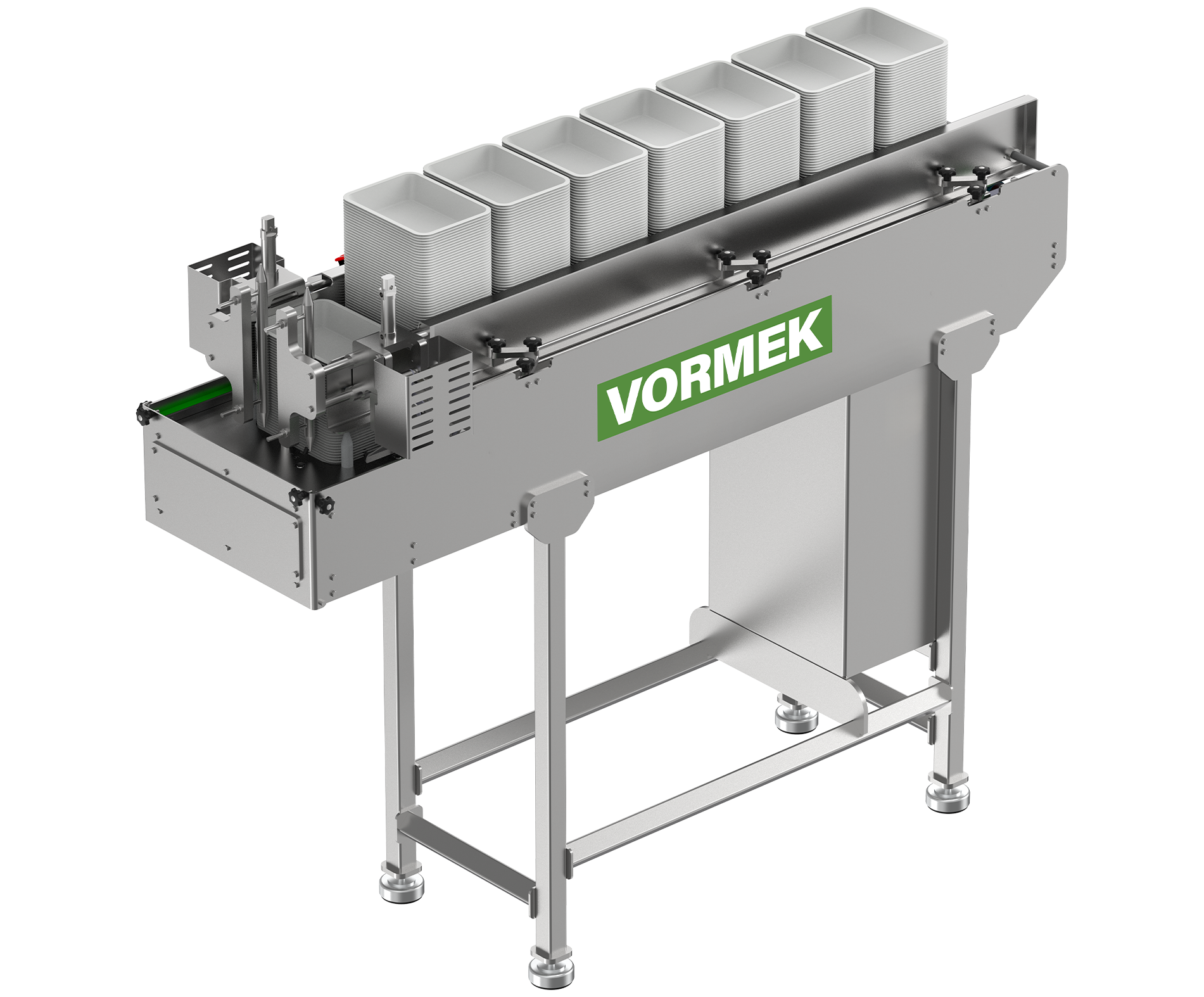

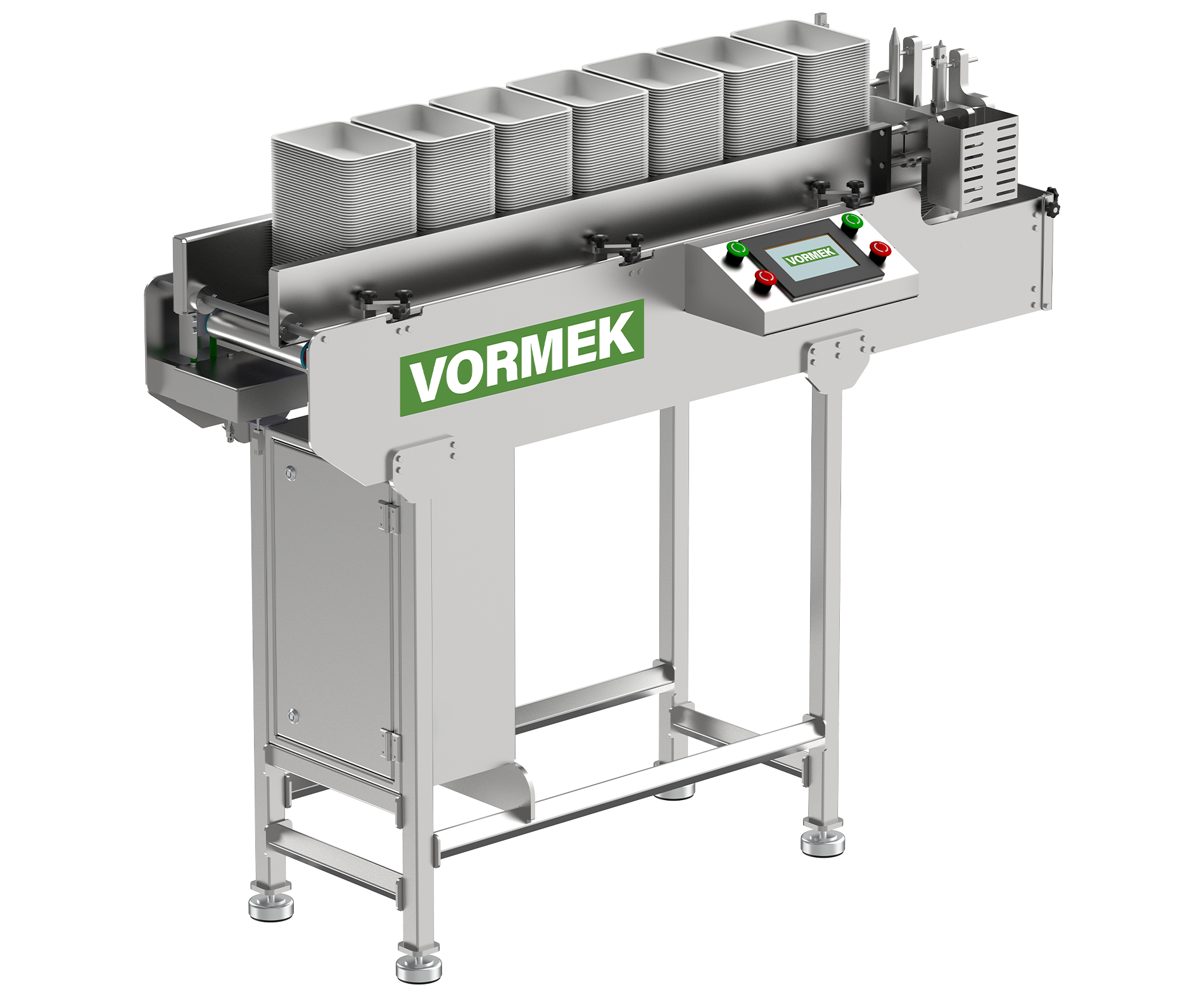

Der TrayFlow VES-510 ist ein servoangetriebener automatischer Vereinzeler – eine Antwort auf eines der grundlegenden Bedürfnisse moderner Verpackungslinien. Ausgestattet mit einem Servomotor, einem Schneckenmechanismus, einem nockenbasierten Vortungsystem und einer intelligenten SPS‑Steuerung trennt er Behälter einzeln mit hoher Präzision, synchronisiert mit der Liniengeschwindigkeit, und platziert sie auf der Zuführung des Tray-Sealers.

Der VES‑510 ist nicht nur ein weiterer Vereinzeler. Er ist ein intelligentes Glied in der Automatisierungskette – eines, das es Produzenten ermöglicht, die Produktivität zu steigern, Hygienestandards zu erreichen und die Betriebskosten zu senken.

Was ist ein servoangetriebener automatischer Vereinzeler?

Ein servoangetriebener automatischer Vereinzeler ist eine industrielle Anlage, die dazu dient, ineinandergestapelte Kunststoffbehälter zu trennen und einzeln auf die Verpackungslinie oder den Tray-Sealer zu legen. Dieser Vorgang mag einfach erscheinen, ist aber in der Praxis einer der kritischsten Punkte in Verpackungslinien. Selbst ein geringer Fehler bei der Trennung, eine falsche Platzierung oder das gleichzeitige Zuführen mehrerer Behälter kann Linienstillstände, erhöhten Ausschuss und eine verminderte Verpackungsqualität verursachen.

Der VES‑510 wurde entwickelt, um genau diese Herausforderungen zu lösen.

Technische Architektur

Die Maschine besteht aus mehreren Hauptabschnitten, die jeweils eine Schlüsselrolle für die Gesamtleistung spielen.

Zuführförderer

Am Einlauf der Maschine ist ein Förderer angeordnet, der mindestens acht Behälterstapel gleichzeitig aufnehmen kann. Diese Speicherkapazität ermöglicht es den Bedienern, eine große Anzahl von Behältern auf einmal zu laden, sodass die Maschine ohne Unterbrechung weiterlaufen kann.

Sobald die Anzahl der Behälter im Magazin abnimmt, aktiviert sich der Förderer automatisch und bewegt einen neuen Stapel in die Ladeposition. Diese Funktion gewährleistet einen vollständig kontinuierlichen, unterbrechungsfreien Zuführprozess.

Pneumatische Haltearme – Vermeidung von Stößen und Beschädigungen

Ein häufiges Problem bei Vereinzelungsmaschinen ist das plötzliche Herabfallen von Behälterstapeln aufeinander. Im VES‑510 sind zwei Haltearme mit Pneumatikzylindern auf beiden Seiten der Maschine angebracht, um dieses Problem zu verhindern.

Diese Arme:

– Kontrollieren das Gewicht des Behälterstapels
– Verhindern plötzliches Herabfallen
– Positionieren die Behälter sanft
– Verhindern Randbeschädigungen an den Behältern

Nockenmechanismus – Eine Lösung für festsitzende Behälter

Eine der schwierigsten Herausforderungen bei der automatischen Vereinzelung ist das Trennen von Behältern, die aufgrund ihrer Geometrie oder Materialeigenschaften miteinander verklemmt sind. Vormek‑Ingenieure haben einen fortschrittlichen nockenbasierten Mechanismus entwickelt, um dieses Problem zu lösen.

Bevor die Behälter in den Schneckenbereich gelangen, dieses System:

– Übt kontrollierten Druck auf die Behälterränder aus
– Löst festsitzende Behälter voneinander
– Schafft den erforderlichen Spalt für die Einzelbehältertrennung
– Verhindert, dass mehrere Behälter gleichzeitig in das Schneckensystem gelangen

Diese Stufe spielt eine entscheidende Rolle für die Betriebsstabilität der Maschine und stellt sicher, dass selbst eng ineinandergestapelte Behälter problemlos getrennt werden.

Das Herz der Maschine – Das Schneckensystem

Das Kernstück des VES‑510 ist sein Schneckensystem. Nachdem die Behälter im Magazin positioniert sind, greifen vier Schnecken – eine auf jeder Seite des Behälters – in den Behälterrand ein. Diese Schnecken bewegen sich perfekt synchron und greifen sanft den Behälterrand.

Der Ablauf:

– Der erste Behälter wird vom Stapel getrennt
– Der Behälter wird zum Auslass geführt
– Der nächste Behälter wird für die Trennung vorbereitet

Dieser Prozess erfolgt ohne Stöße, ohne übermäßige Kraft und mit höchster Präzision. Anders als bei herkömmlichen Systemen gibt es keine plötzliche Krafteinwirkung oder mechanischen Schlag.

Servomotor‑Leistung – Präzision in jeder Bewegung

Die technische Überlegenheit des VES‑510 liegt in seinem vollständigen Servosystem – das sowohl Präzision als auch Flexibilität bietet. Die Maschine ist mit zwei unabhängigen Servomotoren ausgestattet:

– Servomotor 1: Steuert den Zuführförderer
– Servomotor 2: Steuert das Schneckensystem und den Trennprozess

Vorteile der Servomotoren:

– Präzise Geschwindigkeitseinstellung
– Hochgenaue Positionsregelung
– Sanfte, stoßfreie Bewegung
– Reduzierter Verschleiß der Komponenten
– Vollständige Synchronisation mit der Liniengeschwindigkeit
– Fähigkeit zur sofortigen Geschwindigkeitserhöhung oder -verringerung

Bediener können die Maschine präzise an die Produktionskapazität anpassen.

Intelligentes Steuerungssystem

Bei modernen Industrieanlagen kommt es oft mehr auf die Steuerungsqualität an als auf die mechanische Leistung. Der VES‑510 verfügt über ein fortschrittliches Steuerungssystem, das umfasst:

– Industrie‑SPS
– HMI‑Touchscreen
– Parametereinstellsystem
– Geschwindigkeitsmanagementsystem
– Intelligente Fehlerdiagnose
– Alarm- und Fehleranzeige

Alle elektrischen und Steuerungskomponenten sind in einem unabhängigen Schaltschrank untergebracht. Dieses Design verbessert die Sicherheit und vereinfacht die Wartung.

Sensoren – Die intelligenten Augen der Maschine

Ein präziser Betrieb ist ohne ein Netzwerk von Sensoren und Mikroschaltern, die an verschiedenen Stellen des VES‑510 installiert sind, nicht möglich. Diese Komponenten:

– Erkennen die Anwesenheit von Behältern
– Kontrollieren die Positionen der Mechanismen
– Geben Rückmeldung an die SPS
– Verhindern Fehler
– Schützen die Bediener
– Gewährleisten die Maschinensicherheit

Das Sensornetzwerk stellt eine vollständige Überwachung der Maschine in allen Betriebsphasen sicher.

Schneller Werkzeugwechsel

Viele Fabriken produzieren heute eine Vielzahl von Produkten in verschiedenen Behältern. Flexibilität ist unerlässlich. Im VES‑510 ist der Werkzeugwechsel einfach:

– Installieren Sie das entsprechende Werkzeug
– Stellen Sie die Zuführschienen ein
– Stellen Sie die Fördererführungen ein
– Stellen Sie die Anschläge auf den neuen Behälter ein

Die Maschine kann eine breite Palette von runden, rechteckigen und anderen Behälterformen aufnehmen.

Hygienische Vorteile

In der Lebensmittel‑, Pharma‑ und Milchindustrie ist Hygiene keine Option – sie ist obligatorisch. Durch die vollständige Eliminierung von Handkontakt mit den Behälterinnenseiten bietet der VES‑510:

– Reduzierte mikrobielle Belastung
– Vermeidung von Sekundärkontamination
– Erhöhte Produktsicherheit
– Unterstützung der HACCP‑Konformität
– Erleichterte Qualitätszertifizierung

Vom Zeitpunkt des Einlegens der Behälter bis zur Platzierung auf dem Tray-Sealer erfolgt kein menschlicher Handkontakt mit der Behälterinnenseite.

Wirtschaftliche Vorteile

Eine Investition in Automatisierung bringt einen Mehrwert, wenn sie eine messbare Amortisation ermöglicht. Der VES‑510 senkt die Produktionskosten durch:

– Reduzierten Arbeitsaufwand – viele Linien benötigen 2–4 Bediener allein für die Vereinzelung
– Reduzierten Ausschuss – präzise Platzierung reduziert Linienstillstände und fehlerhafte Produkte
– Erhöhte Kapazität – Linien können mit höheren Geschwindigkeiten betrieben werden
– Reduzierte Hygienekosten – geringeres Kontaminationsrisiko und damit verbundene Kosten

Die Amortisation erfolgt typischerweise innerhalb von 6–12 Monaten.

Geeignete Branchen

Der VES‑510 ist für eine breite Palette von Branchen geeignet:

Fazit

Der TrayFlow VES‑510 stellt die Konvergenz von Maschinenbau, industrieller Automatisierung und Hygieneanforderungen in modernen Verpackungslinien dar. Der intelligente Förderer, die pneumatischen Haltearme, der nockenbasierte Vortungsmechanismus, das Schneckensystem, zwei unabhängige Servomotoren und die intelligente SPS‑Steuerung arbeiten zusammen, um die Vereinzelung zu einem vollautomatischen, schnellen und unterbrechungsfreien Prozess zu machen.

Für Produzenten, die eine höhere Kapazität, die Eliminierung menschlicher Fehler, reduzierte Betriebskosten und verbesserte Hygienestandards anstreben, ist der VES‑510 nicht nur ein Zubehörteil – er ist ein bedeutender Schritt hin zu intelligenteren, nachhaltigeren Verpackungslinien.

In einer Branche, in der jede Sekunde Kapital ist und jeder Handkontakt eine Bedrohung für die Produktsicherheit darstellt, übernimmt der VES‑510 den ersten Schritt der Verpackung mit einer solchen Stabilität, dass das Vertrauen beim Produzenten bis zur allerletzten Stufe erhalten bleibt.
