Einführung in den Vormek TrayFlow VES-500
In industriellen Verpackungsprozessen zählt jede Sekunde, und jeder Punkt des menschlichen Kontakts mit dem Produkt stellt ein potenzielles Risiko dar. Automatische Tray-Sealer sind darauf ausgelegt, gleichzeitig Geschwindigkeit, Präzision und Hygiene zu liefern – aber bevor das Produkt in den Behälter gegeben werden kann, muss der Behälter selbst mit derselben Präzision und ohne menschliches Eingreifen auf der Maschine positioniert werden.
Der TrayFlow VES-500 ist eine sorgfältig entwickelte Antwort auf ein tägliches Bedürfnis in der Produktionslinie – eine Lösung, die nicht in Komplexität, sondern in der Einfachheit eines durchdachten Designs wurzelt. Diese pneumatische Vereinzelungsmaschine trennt ineinandergestapelte Behälter, positioniert sie präzise auf dem Zuführband des Tray-Sealers und tut dies mit einer Geschwindigkeit, die perfekt mit der Produktionslinie synchronisiert ist – ohne Stillstand, ohne Kontamination, ohne Fehler.
Einführung in die Technologie

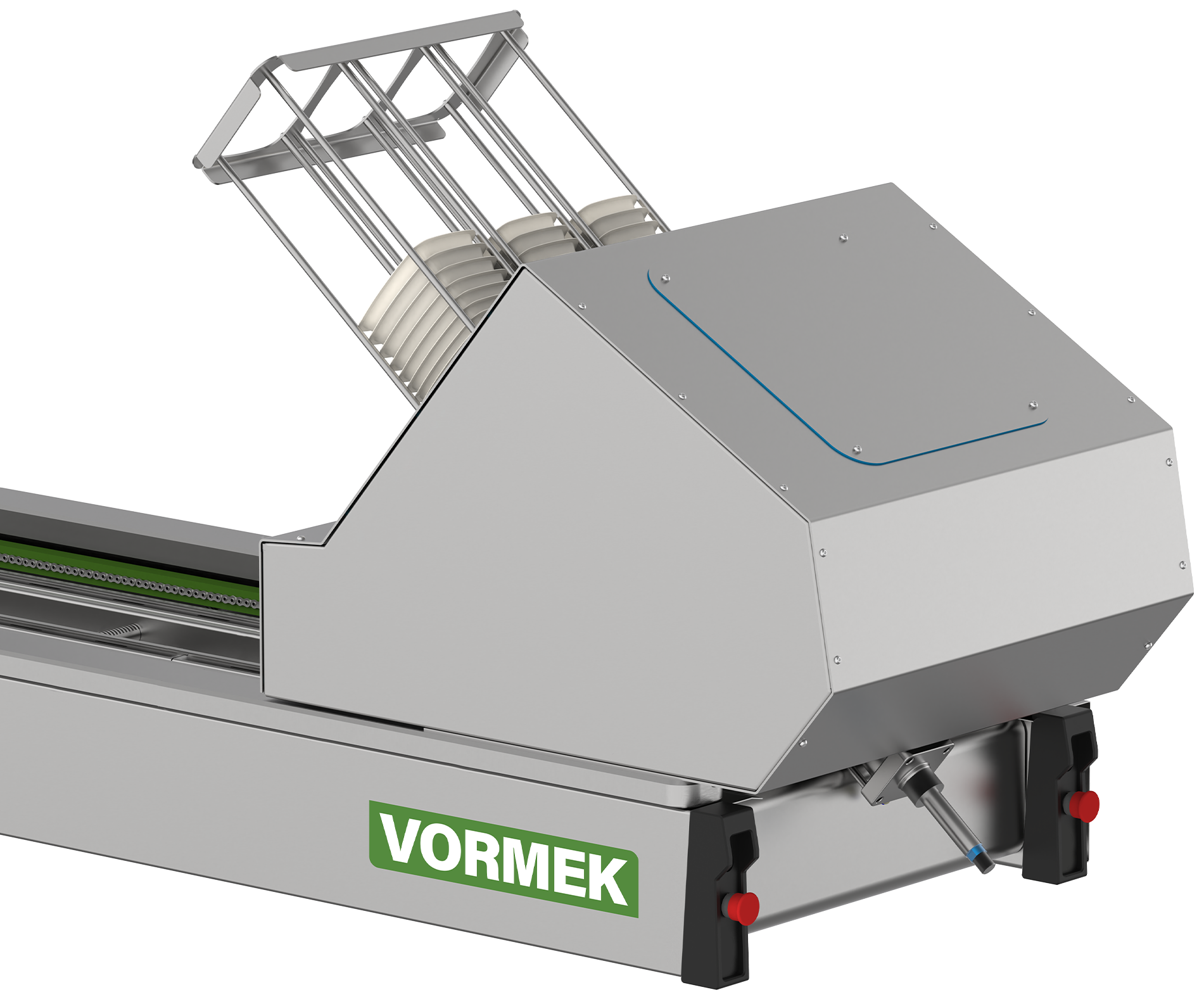

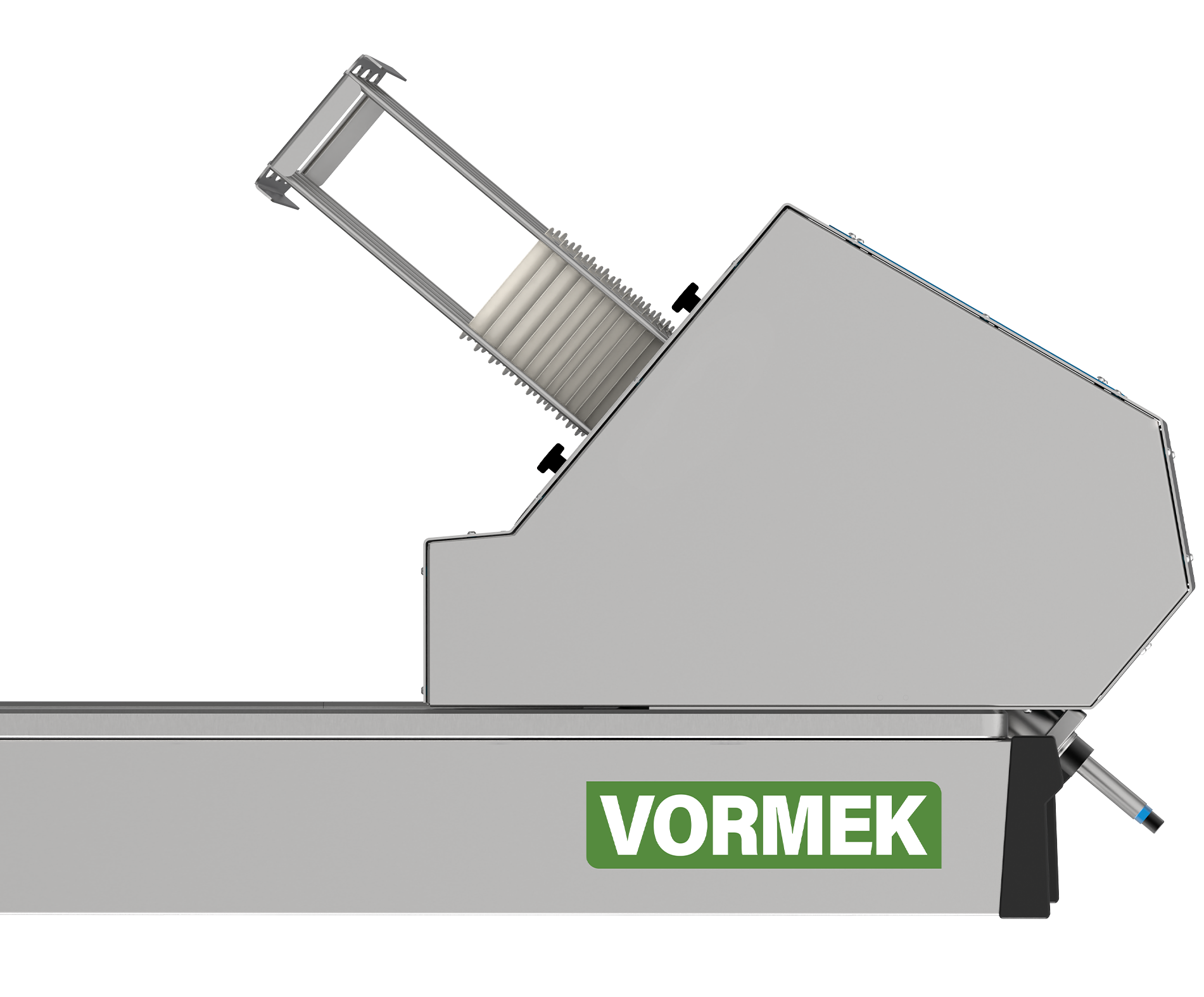

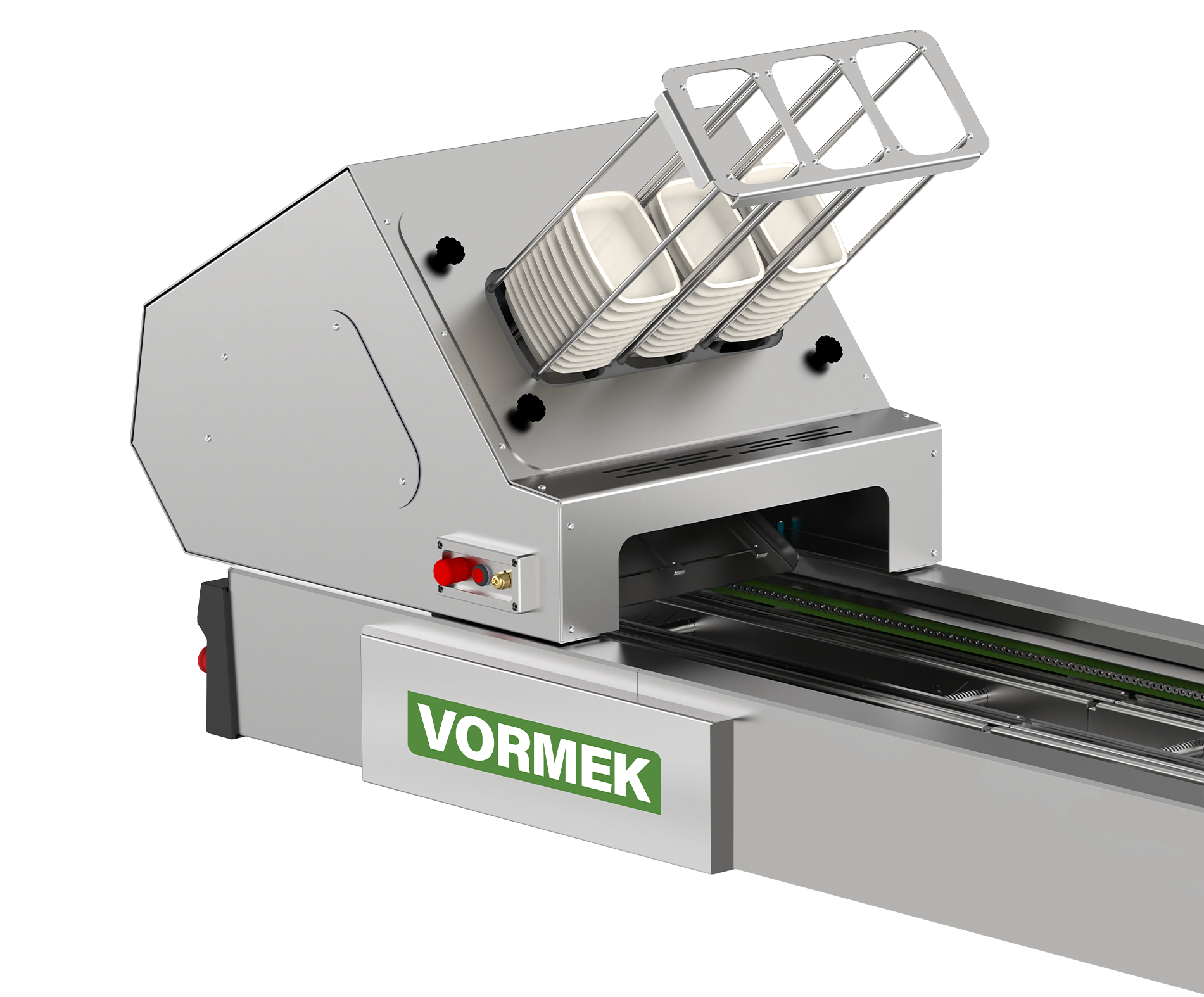

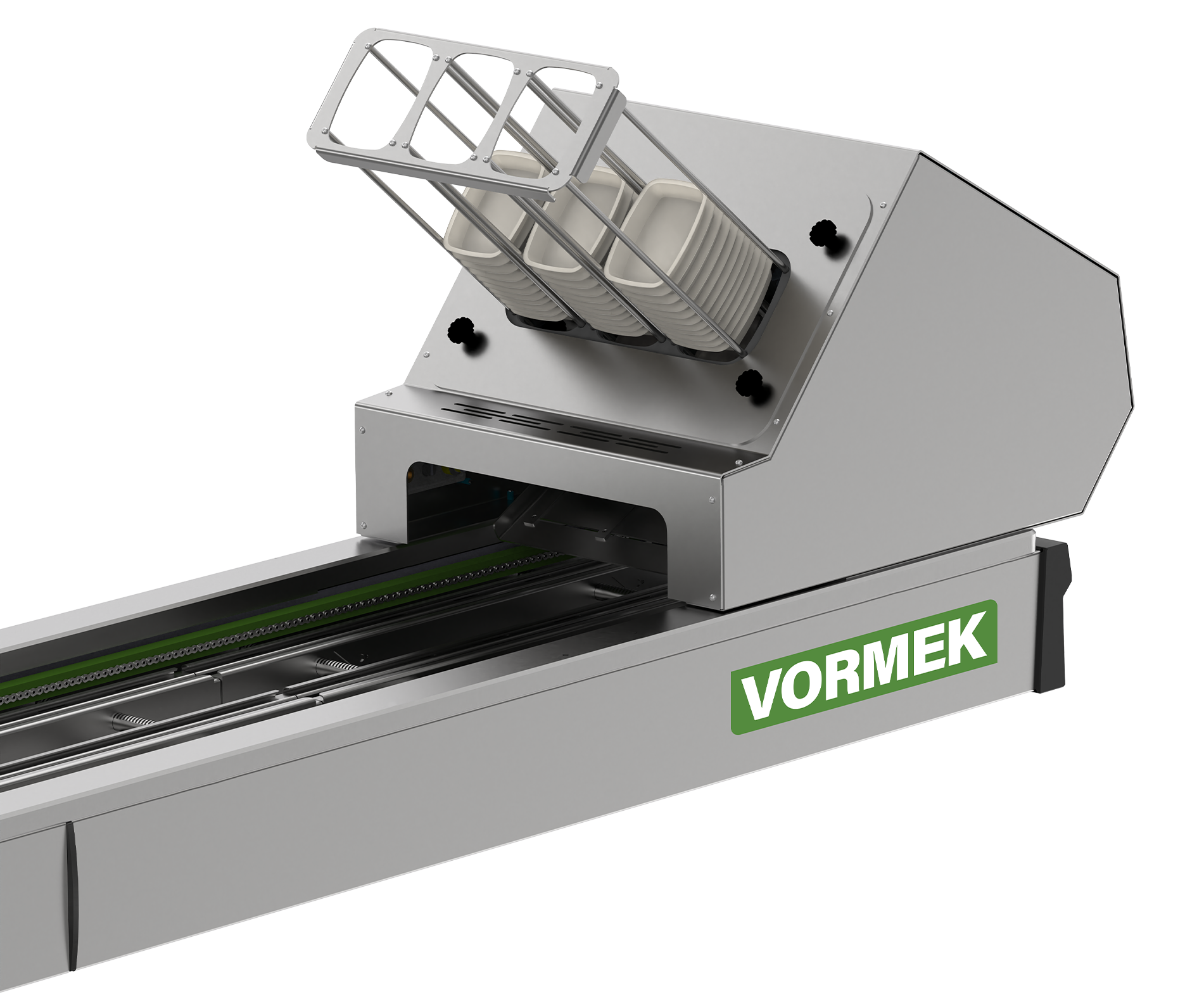

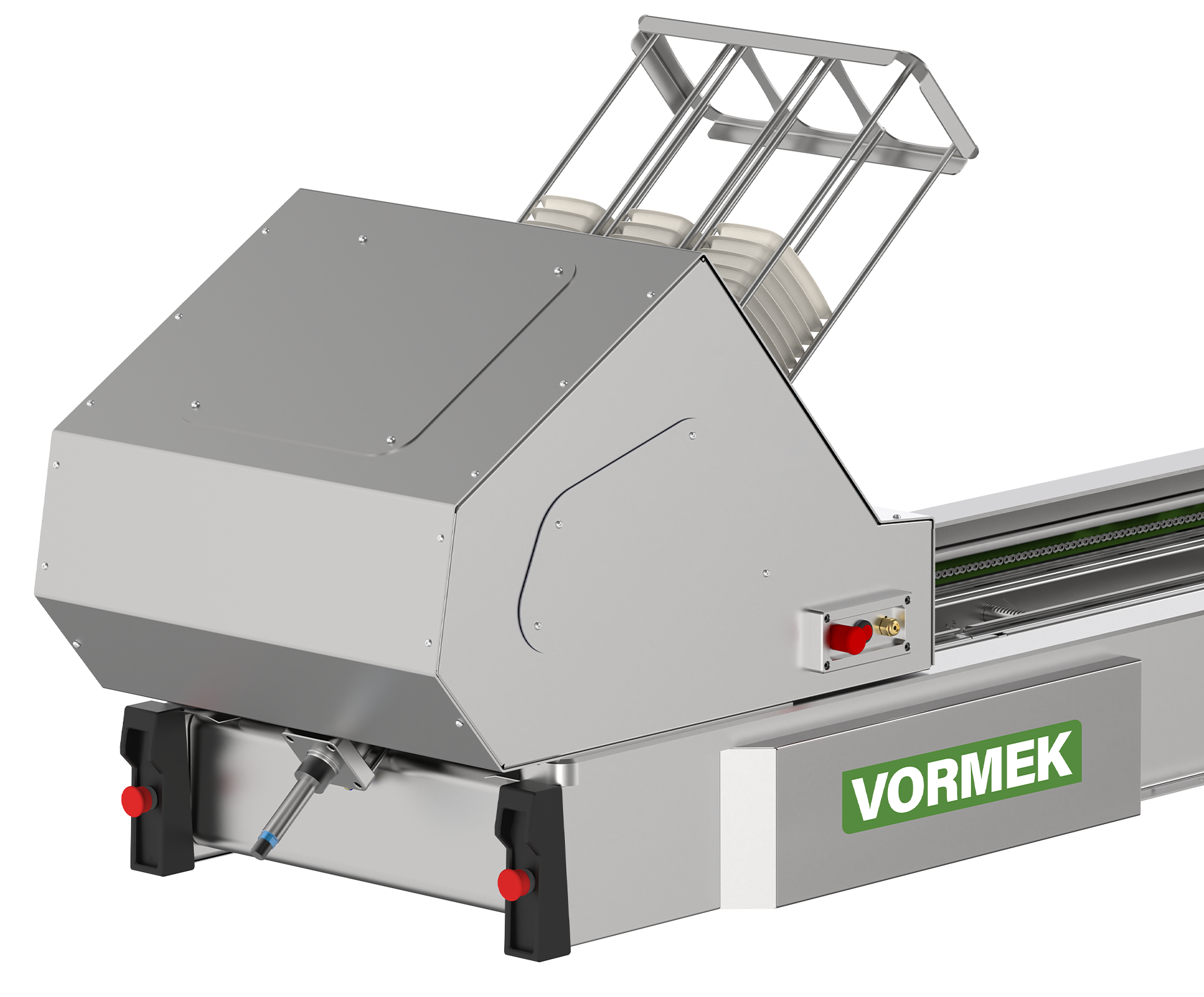

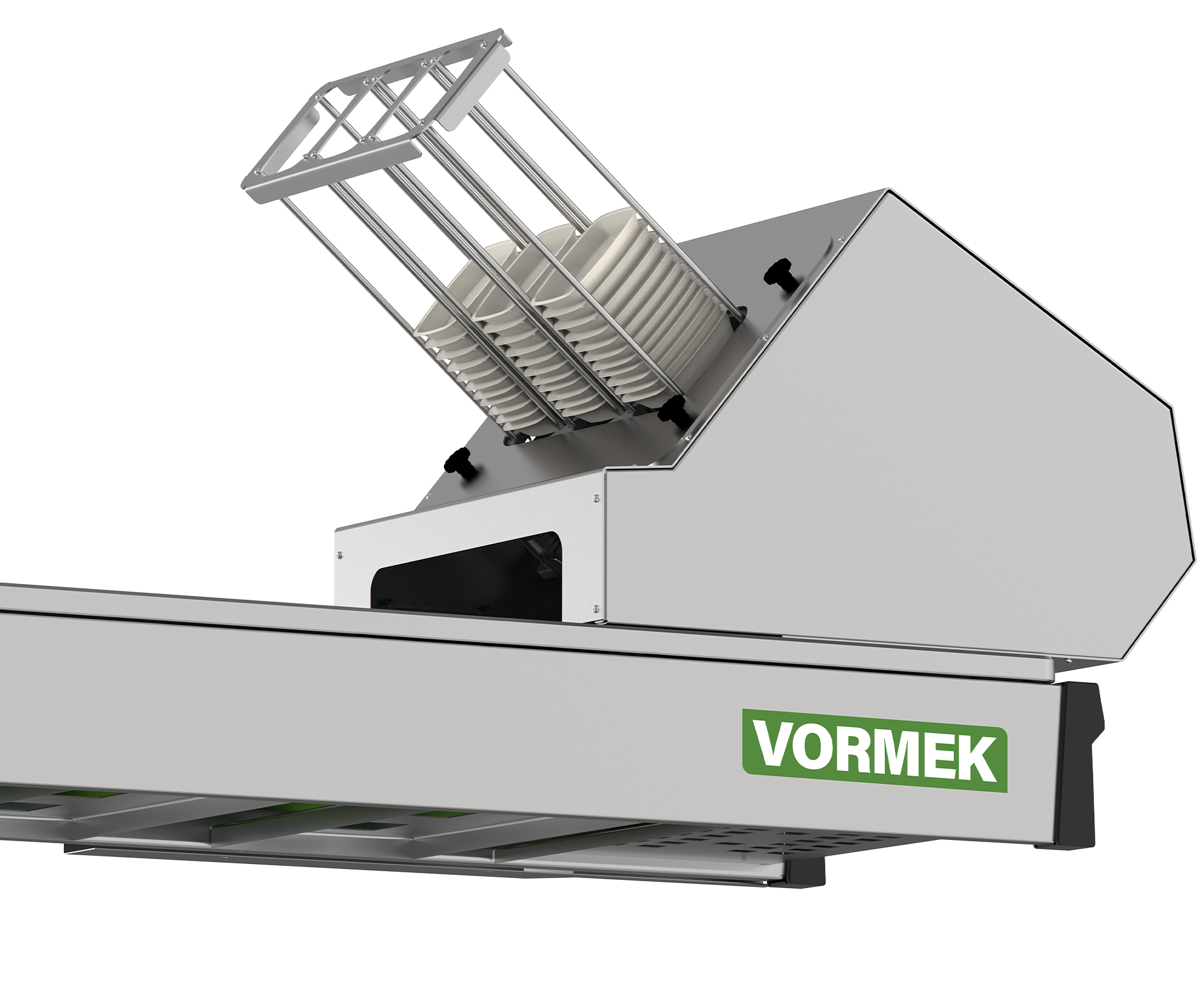

Der TrayFlow VES-500 wird am Einlauf des automatischen Tray-Sealers installiert und ist für das Trennen von ineinandergestapelten Behältern und deren Übergabe auf die Zuführfläche des Tray-Sealers verantwortlich. Die Maschine besteht aus zwei Hauptsystemen:
1. Zweireihiges Pneumatikzylindersystem
Für jeden Behälter in jedem Zyklus gibt es vier Pneumatikzylinder – zwei auf jeder Seite des Behälters, angeordnet als Paare (oben und unten):
- Obere Zylinder sind mit mechanischen Fingern ausgestattet, die den Rand des vorletzten Behälters greifen und verhindern, dass der gesamte Stapel fällt.
- Untere Zylinder haben ebenfalls Finger, die den untersten Behälter festhalten, damit die Saugnäpfe ihn richtig greifen können.
Die Kavitätenanzahl der Maschine entspricht der Kavitätenanzahl der Tray-Sealer-Form. Beispiel:
- Ein 2-Kavitäten-Tray-Sealer → 8 Pneumatikzylinder
- Ein 3-Kavitäten-Tray-Sealer → 12 Pneumatikzylinder
2. Venturi- und Saugnapfsystem
Jeder Saugnapf verfügt über eine unabhängige Venturi-Düse. Druckluft, die durch das Venturi geleitet wird, erzeugt ein Vakuum, sodass der Saugnapf den Boden des Behälters greifen kann. Dieser Mechanismus erzeugt das erforderliche Vakuum mithilfe des vorhandenen Druckluftnetzes der Anlage – es ist keine separate Vakuumpumpe erforderlich.
3. Schnellwechselwerkzeuge
Da der automatische Tray-Sealer für verschiedene Behältergrößen einstellbar ist, muss der Vereinzelungsautomat eine ähnliche Flexibilität bieten. Die Werkzeuge sind leicht austauschbar. Wenn sich Behälterform oder -abmessungen ändern, können die Bediener das entsprechende Werkzeug in kürzester Zeit installieren.
4. Langlebige, waschbare Materialien
Der Hauptkörper besteht aus Edelstahl und ist vollständig waschbar. Werkzeugkomponenten und bestimmte Innenteile werden aus einer Aluminiumlegierung mit Schutzbeschichtung hergestellt, die bietet:
- Beständigkeit gegen industrielle Reinigungsmittel
- Sicherer Kontakt mit Lebensmitteln (keine Korrosion oder Zersetzung)
- Korrosionsbeständigkeit in feuchten Umgebungen
Diese Eigenschaften machen die Maschine ideal für Anwendungen in der Lebensmittelindustrie mit strengen Hygienestandards.
Häufige Herausforderungen in der Branche
In traditionellen Verpackungslinien bringt die manuelle Vereinzelung ernsthafte Herausforderungen mit sich:
| Herausforderung | Beschreibung |
|---|---|
| Mikrobielle Kontamination | Die Hände des Bedieners kommen in direkten Kontakt mit dem Behälterinneren – der Oberfläche, die mit dem Produkt in Berührung kommt |
| Inkonsistente Geschwindigkeit | Bediener können keine konstante Geschwindigkeit einhalten, die mit einer automatischen Linie synchronisiert ist |
| Hohe Arbeitskosten | Linien mit hoher Kapazität erfordern typischerweise mehrere Bediener für die Vereinzelung |
| Inkonsistente Platzierung | Schiefe oder falsch ausgerichtete Behälter verursachen Siegeldefekte, Ausschuss oder Linienstillstände |
| Begrenzte Skalierbarkeit | Die manuelle Vereinzelungsgeschwindigkeit kann mit der Produktionskapazität nicht einfach erhöht werden |
Lösungen des TrayFlow
Der TrayFlow VES-500 adressiert alle diese Herausforderungen gleichzeitig durch einen präzisen mechanischen Ansatz.
Betriebszyklus der Maschine:
| Schritt | Vorgang |
|---|---|
| 1. Halten des Behälterstapels | Behälterstapel werden in die Magazine geladen. Die oberen Zylinderfinger greifen den Rand des vorletzten Behälters und halten den Stapel fest. |
| 2. Freigeben eines Behälters | Die oberen Zylinder öffnen sich um eine Stufe. Der unterste Behälter fällt unter seinem Eigengewicht auf die unteren Zylinderfinger. Die oberen Zylinder schließen sich dann wieder und greifen den Rand des nächsten Behälters darüber. |
| 3. Trennen und Aufnehmen durch Saugnäpfe | Der Saugnapfmechanismus fährt von unten nach oben. Druckluft strömt durch das Venturi, erzeugt ein Vakuum, und der Saugnapf greift den Behälterboden. Die unteren Zylinder öffnen sich und geben den Behälter frei. Der Mechanismus trennt den Behälter vom Stapel und übergibt ihn auf das Zuführband des Tray-Sealers. |
| 4. Vorbereitung für den nächsten Zyklus | Die unteren Zylinder schließen sich wieder, und das System ist bereit für den nächsten Zyklus. |
Technische und wirtschaftliche Vorteile
| Kategorie | Vorteil | Beschreibung |
|---|---|---|
| Hygienisch | Vollständige Eliminierung des menschlichen Kontakts | Keine Hände berühren den Behälter – vom Laden bis zur Zuführung des Tray-Sealers |
| Reduzierte mikrobielle Belastung | Geeignet für empfindliche Produkte | |
| Technisch | Mit der Linie synchronisierte Geschwindigkeit | Passt sich automatisch der Tray-Sealer-Geschwindigkeit an |
| Mechanische Präzision und Konsistenz | Jeder Behälter wird im gleichen Winkel und an der gleichen Position geliefert | |
| Flexibilität für Produktvielfalt | Schneller Werkzeugwechsel für verschiedene Behältergrößen | |
| Wirtschaftlich | Reduzierter Arbeitsaufwand | Eliminiert 2–4 Bediener aus dem Vereinzelungsprozess |
| Schnelle Amortisation | Typischerweise 12–24 Monate | |
| Konstruktiv | Langlebige, waschbare Materialien | Edelstahlgehäuse; beschichtete Aluminiumlegierungskomponenten |
Auswirkungen auf Produktivität und Qualität
Aus der Perspektive eines Produktionsleiters umfassen die wichtigsten Produktivitätskennzahlen Durchsatz, Stillstandzeiten, Konsistenz und Platzausnutzung. Der TrayFlow VES-500:
- Eliminiert den Engpass der manuellen Vereinzelung
- Reduziert Stillstandzeiten durch menschliche Fehler auf nahezu Null
- Verbessert die Gesamtanlageneffektivität (OEE)
- Reduziert die mikrobielle Belastung des Endprodukts
- Verringert das Risiko von Produktrückgaben oder Rückrufen
Ergebnisse: Messbare Geschwindigkeitssteigerung pro Schicht, Eliminierung menschlicher Fehler, verbesserte Verpackungskonsistenz und verbesserte Hygienestandards.
Vergleich mit herkömmlichen Technologien
| Kriterium | Manuelle Vereinzelung | TrayFlow VES-500 |
|---|---|---|
| Menschlicher Kontakt mit Behältern | Hoch | Null |
| Lieferkonsistenz | Gering | Hoch |
| Geschwindigkeit | Begrenzt | Mit Tray-Sealer synchronisiert |
| Werkzeugwechsel | — | Schnell und einfach |
| Jährliche Betriebskosten | Hoch | Niedrig |
| Geeignet für sensible Branchen | Nein | Ja |
| Waschbar | — | Vollständig |
Geeignete Branchen
Der TrayFlow VES-500 ist in jeder Branche anwendbar, die Behälter vor dem Befüllen auf Verpackungslinien platziert:
| Branche | Beispielprodukte |
|---|---|
| Lebensmittel | Salate, Fertiggerichte, Suppen, Pasten |
| Proteinprodukte | Rindfleisch, Geflügel, Fisch, Meeresfrüchte |
| Milchprodukte | Kleine Joghurtbecher, Frischkäse, Desserts |
| Pharmazie | Sterile oder halbsterile Behälterprodukte |
| Landwirtschaft | Verzehrfertige Obst- und Gemüseprodukte |
Fazit
Der TrayFlow VES-500 stellt einen durchdachten, ausgereiften und wohlüberlegten Ansatz für eine der häufigsten Schwachstellen in Verpackungslinien dar. Durch die Kombination eines zweireihigen Pneumatikzylindersystems, eines Venturi-Saugnapfmechanismus, schnellwechselbarer Werkzeuge und einer vollständig waschbaren Edelstahlkonstruktion erreicht diese Maschine Hygiene-, Geschwindigkeits- und Präzisionsstandards, die die manuelle Vereinzelung einfach nicht bieten kann.
Für Produktionsstätten, die Betriebskosten senken, Hygienestandards verbessern und die Produktionskapazität ohne zusätzliche Arbeitskräfte erhöhen möchten, ist der TrayFlow VES-500 eine technische Investition mit realen, messbaren Erträgen.
Häufig gestellte Fragen
1. Ist diese Maschine mit allen Tray-Sealer-Modellen kompatibel?
Sie ist speziell für Tray-Sealer von Vormek entwickelt, wobei die Kavitätenanzahl mit der Tray-Sealer-Form übereinstimmt. Für andere Marken muss die technische Kompatibilität überprüft werden.
2. Kann die Maschine für verschiedene Behältergrößen eingestellt werden?
Ja. Die Werkzeuge sind schnell wechselbar. Die Bediener können das entsprechende Werkzeug für den neuen Behälter in angemessener Zeit installieren.
3. Was passiert, wenn das Magazin keine Behälter mehr enthält?
Der Bediener muss das Magazin mit neuen Behälterstapeln nachladen. Während dieser Zeit kann die Linie mit den bereits auf der Zuführung befindlichen Behältern weiterlaufen.
4. Benötigt dieses System eine separate Vakuumpumpe?
Nein. Das Venturi-System nutzt die Druckluft aus dem vorhandenen Pneumatiknetz der Anlage, um das Vakuum zu erzeugen.
5. Ist die Maschine unter nassen Bedingungen mit starken Reinigungsmitteln waschbar?
Ja. Der Edelstahlkörper und die beschichteten Aluminiumlegierungskomponenten widerstehen industriellen Reinigungsmitteln und Feuchtigkeit.
6. Sind Ersatzteile leicht verfügbar?
Ja. Als Hersteller bietet Vormek umfassenden technischen Support und eine Ersatzteilversorgung. Das modulare Design vereinfacht zudem die Wartung und den Austausch von Komponenten.
