Einführung in den Vormek TrayShift VTC-500
In heutigen Fabriken ist Produktvielfalt keine Wahl – sie ist eine Notwendigkeit. Der Markt fordert ständig Verpackungen in verschiedenen Größen, Gewichten und Formen. Diese Vielfalt eröffnet zwar neue Marktchancen, bringt aber auch Herausforderungen mit sich. Einer der kritischsten Engpässe ist das Entfernen der aktuell im Tray-Sealer installierten Form und deren Austausch gegen eine andere – eine Aufgabe, die, wenn sie nicht effizient ausgeführt wird, zu stundenlangen Linienstillständen führen kann.
Die Tray-Sealer von Vormek – ob aus der General- oder Professional-Serie – sind so konzipiert, dass der Formwechsel bequem durchgeführt werden kann. Es gibt jedoch einen erheblichen Unterschied zwischen “möglich” und “schnell, sicher und systematisch”. Hier kommt der TrayShift VTC-500 ins Spiel – ein Werkzeug, das nicht nur den Formwechsel beschleunigt, sondern auch Ordnung in den Prozess bringt, die Sicherheit erhöht und die Formwartung in einen systematischen Betrieb verwandelt.
Einführung in die TrayShift-Technologie

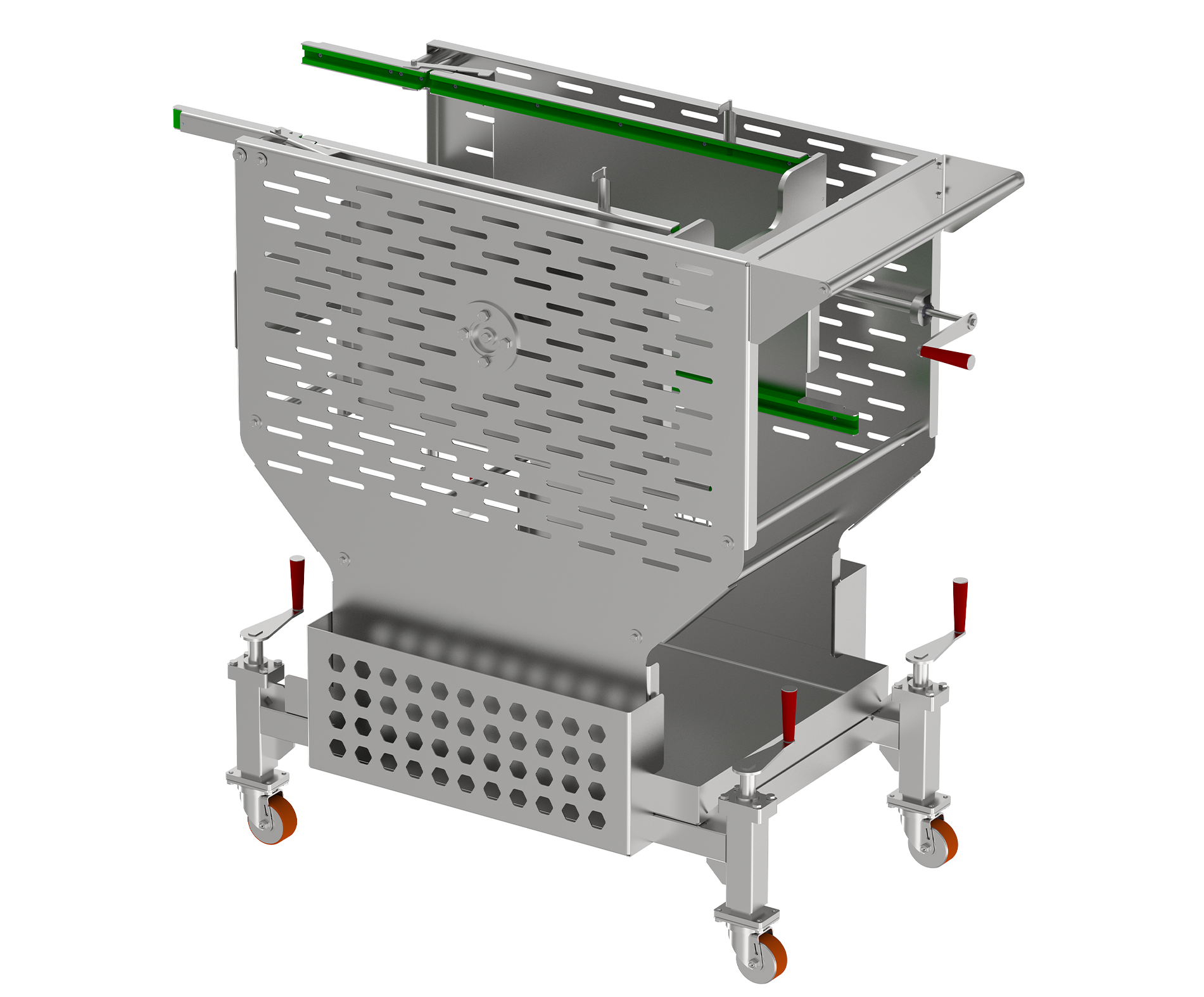

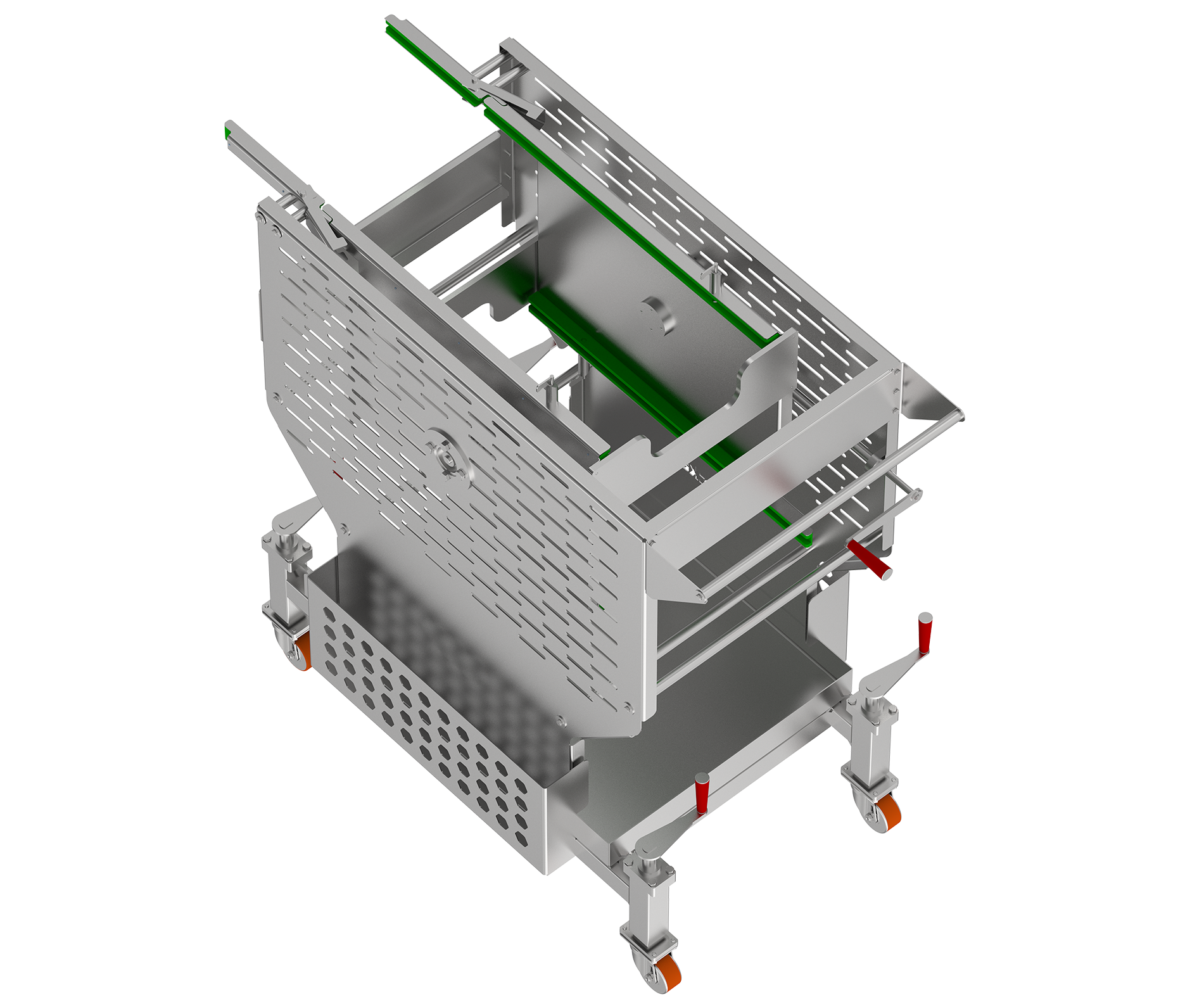

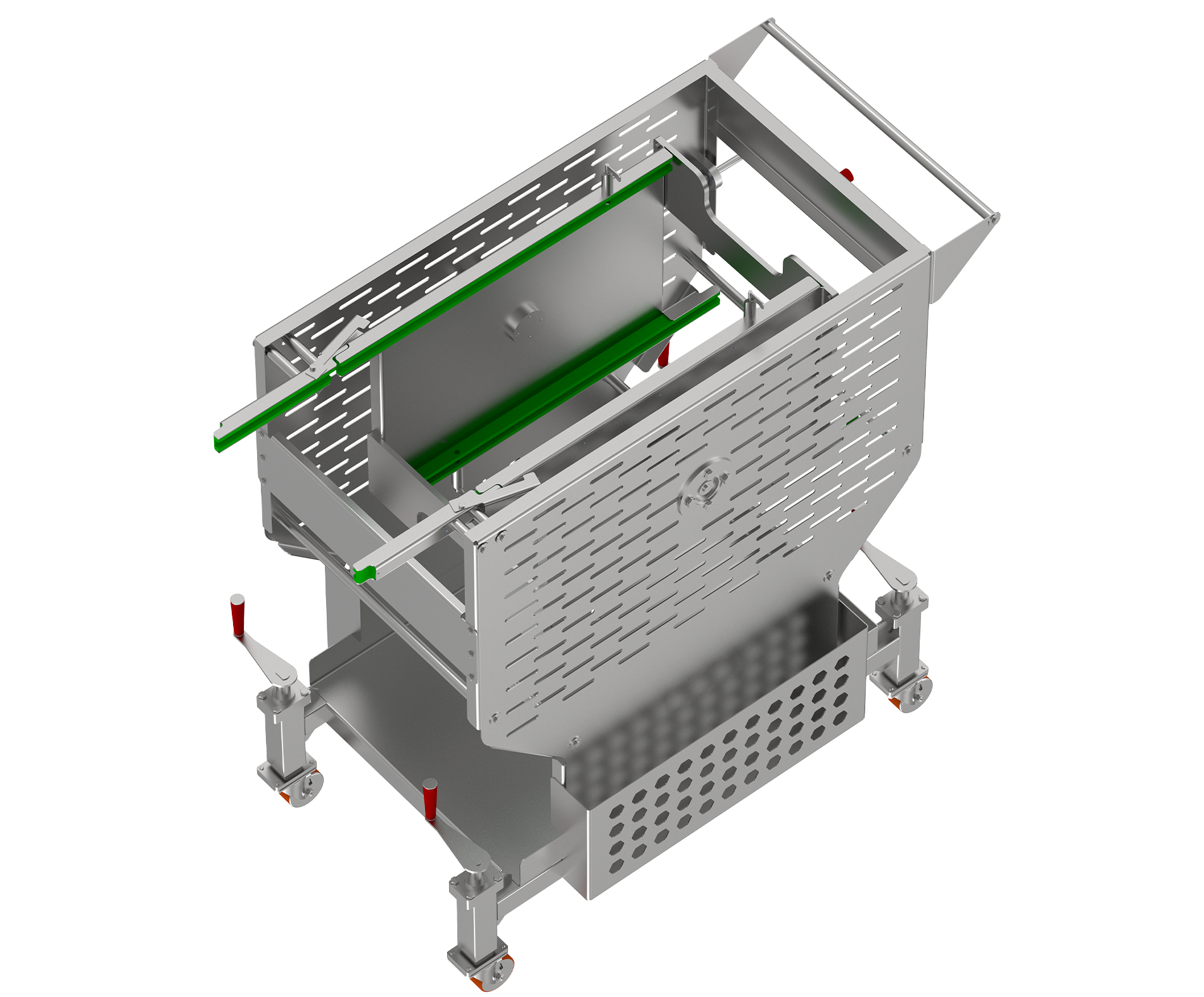

Der TrayShift VTC-500 ist ein spezieller Formwechselwagen für den Transport, die Lagerung und den schnellen Austausch von Tray-Sealer-Formen. Basierend auf den industriellen Organisationsprinzipien von 5S bietet er einen festgelegten, standardisierten Ort für die Formlagerung und macht den Wechselprozess zu einem schnellen, sicheren und problemlosen Vorgang.
Der Name “TrayShift” spiegelt seine Kernfunktion genau wider: schneller Werkzeugwechsel. Der technische Slogan fasst seine Designphilosophie zusammen: Schnelles Werkzeugsystem und sicherer Wechsel.
Häufige Herausforderungen in der Branche
In Produktionsstätten, die mehrere Formen für einen einzigen Tray-Sealer verwenden, treten verschiedene Herausforderungen auf:
| Herausforderung | Beschreibung |
|---|---|
| Unsachgemäße Formlagerung | Formen sind in der Fabrik verstreut und stören die Produktionsflächenorganisation |
| Formbeschädigung | Manuelle Handhabung oder unsachgemäße Platzierung verursachen Stöße, Kratzer und reduzieren die Lebensdauer |
| Lange Wechselzeiten | Fehlen eines standardisierten Systems verlängert die Linienstillstandzeit |
| Abhängigkeit von körperlicher Arbeit | In vielen Fabriken erfolgt die Formhandhabung immer noch durch manuelle Kraft – schwierig, zeitaufwendig und riskant für sowohl Formen als auch Bediener |
| Schwierige Wartung und Instandhaltung | Ohne geeignete Vorrichtung zum Halten der Form ist der Zugang zu verschiedenen Teilen für Reinigung, Klingenwechsel oder Elementreparatur eingeschränkt – Bediener stehen vor physischen und operativen Einschränkungen |
Technische Merkmale
1. Vollständige Edelstahlkonstruktion
Das Fahrgestell und der Hauptkörper bestehen vollständig aus 304 Edelstahl. Dieses Material bietet hervorragende Beständigkeit gegen Feuchtigkeit, Korrosion, industrielle Reinigungsmittel und die anspruchsvollen Bedingungen von Lebensmittelproduktionsumgebungen. Alle verwendeten Polymerkomponenten sind lebensmittelgeeignet und damit für hygienische Lebensmittelindustrien geeignet. Aluminiumkomponenten werden bearbeitet und dann für den Oberflächenschutz beschichtet, was die Korrosionsbeständigkeit verbessert.
2. Vier-Punkt-Präzisions-Höhenverstellsystem
Eines der kritischsten Merkmale des Wagens ist seine Vier-Punkt-Höhenverstellbarkeit. Beim Formwechsel müssen die Wagenführungen exakt mit den Tray-Sealer-Führungen übereinstimmen.
Jeder Fuß ist ausgestattet mit:
- Gewindemechanismus
- Höhenverstellgriff
- Positionsverriegelungsmechanismus
Bediener können die Höhe jedes Fußes unabhängig durch Drehen des entsprechenden Griffs einstellen. Dies bietet einen Höhenverstellbereich von 100–150 mm und stellt sicher, dass die Wagenführungen in jeder Höhe präzise mit den Tray-Sealer-Führungen ausgerichtet werden können.
3. Gleichzeitige Lagerkapazität für mehrere Formen
Der Wagen bietet Platz für mehrere Formen gleichzeitig:
- Zwei Formen auf dem unteren Tablettbereich
- Zwei Formen innerhalb des Führungssystems
Bediener können bis zu vier komplette Formsätze organisiert und einsatzbereit halten.
4. Zweistufiges Führungssystem mit Drehmechanismus
Der zentrale und obere Bereich verfügt über ein zweistufiges Führungssystem. Jede Stufe kann einen kompletten Formsatz aufnehmen. Für einen schnellen Zugang zu verschiedenen Formen ist die Einheit mit einem Drehmechanismus ausgestattet, der umfasst:
- Industriegetriebe
- Kraftübertragungssystem
- Manuellen Steuergriff
Bediener können den Griff um 180 Grad drehen, um die zweite Stufe in die Arbeitsposition zu bringen. Die entsprechende Führung wird präzise mit den Tray-Sealer-Führungen ausgerichtet, was einen schnellen Formwechsel ermöglicht.
5. Beweglichkeitssystem
Der Wagen ist mit hochbelastbaren Industrierollen für eine einfache Bewegung in der Fabrik ausgestattet. Ein ergonomischer Griff an der Oberseite ermöglicht es den Bedienern, den Wagen mit minimalem Kraftaufwand zu führen und zu manövrieren.
6. Dedizierter Stauraum für Zusatzkomponenten
Zusätzlich zum Formwechselsystem verfügt der Wagen über ausgewiesene Bereiche für Zusatzkomponenten. Festgelegte Ablagen am Boden und an den Seiten bieten Platz für Formzubehör und zugehörige Ausrüstung – dies unterstützt die 5S-Industrieorganisationsprinzipien.
7. Ideale Arbeitsplattform für Formservice und -wartung
Einer der wichtigsten Vorteile des Wagens ist seine Rolle als dedizierte Service- und Wartungsstation für Formen. Wenn die Form auf dem Wagen platziert ist, befindet sie sich in einer standardmäßigen Arbeitshöhe, die Technikern vollen Zugang zu allen Bereichen bietet.
Vorgänge, die an der Form in dieser Position durchgeführt werden können:
| # | Vorgang |
|---|---|
| 1 | Vollständige Reinigung der Formoberfläche |
| 2 | Entfernung von Folien- und Behälterrückständen |
| 3 | Reinigung der Schneidklingen |
| 4 | Zustandsprüfung der Klingen |
| 5 | Schärfen oder Austausch der Klingen |
| 6 | Inspektion der Siegelform |
| 7 | Überprüfung der Heizelemente |
| 8 | Austausch oder Reparatur der Elemente |
| 9 | Inspektion und Austausch von Thermoelementen |
| 10 | Überprüfung der internen Verkabelung |
| 11 | Vorbeugende Wartung und größere Reparaturen |
Der TrayShift VTC-500 ist nicht nur ein Transportgerät – er fungiert als dedizierte Service- und Wartungsstation für Formen.
Technische und wirtschaftliche Vorteile
| Kategorie | Vorteil | Beschreibung |
|---|---|---|
| Operativ | Deutlich reduzierte Wechselzeit | Schneller, effizienter Formwechsel |
| Eliminiert risikobehaftete Handhabung | Keine Abhängigkeit von manueller Arbeit oder körperlicher Kraft | |
| Erhöhte Linienproduktivität | Reduzierte Stillstandzeiten zwischen Produktionsläufen | |
| Wartung | Verlängerte Formlebensdauer | Verhindert Stöße und Beschädigungen während der Handhabung |
| Vereinfachte Wartung und Reparaturen | Einfacher Zugang zu allen Formbereichen | |
| Management | 5S- und Industrieorganisationskonformität | Festgelegte, standardisierte Lagerung für jede Form |
| Wirtschaftlich | Reduzierte Wartungskosten | Regelmäßige, einfache vorbeugende Wartung |
| Reduzierte Abhängigkeit von Hilfsgeräten | Kein Bedarf an Kränen, Gabelstaplern oder Hebezeugen |
Formwechselprozess mit TrayShift VTC-500
| Schritt | Vorgang |
|---|---|
| 1 | Der Wagen wird vor dem Tray-Sealer positioniert |
| 2 | Die Wagenführungen werden mit den Tray-Sealer-Führungen ausgerichtet und nivelliert (mit dem Höhenverstellsystem) |
| 3 | Die aktive Form wird aus der Maschine entfernt und auf die leere Wagenführung übertragen |
| 4 | Der Griff wird um 180 Grad gedreht, um die neue Form in Position zu bringen |
| 5 | Die neue Form wird vorsichtig entlang der Führungen in den Tray-Sealer geschoben |
| 6 | Die Form wird mit Positionierstiften verriegelt |
| 7 | Die elektrischen und pneumatischen Anschlüsse werden angebracht |
| 8 | Die Maschine ist mit der neuen Form produktionsbereit |
Fazit
Der TrayShift VTC-500 ist eine hocheffiziente Lösung für die Organisation, Lagerung und den schnellen Wechsel von Tray-Sealer-Formen. Mit seiner vollständigen 304-Edelstahlkonstruktion, der Vier-Punkt-Höhenverstellung, dem zweistufigen Führungssystem, der Kapazität für vier Formen, den Industrierollen und der dedizierten Servicefunktion erfüllt er alle Anforderungen der Fabrik an einen schnellen, sicheren und systematischen Formwechsel.
Wichtigste Vorteile auf einen Blick:
- Deutlich reduzierte Formwechselzeit
- Eliminiert manuelle Arbeit und körperliche Handhabung
- Organisierte, standardisierte Formlagerung nach 5S-Prinzipien
- Verlängerte Formlebensdauer durch Vermeidung von Stoßschäden
- Fungiert als dedizierte Service- und Wartungsstation
- Erhöhte Linienproduktivität durch reduzierte Stillstandzeiten
Für Fabriken, die regelmäßig Formwechsel durchführen, ist der TrayShift VTC-500 nicht nur ein Zubehörteil – es ist eine Investition, die Zeit, Ordnung und Sicherheit in die Produktionslinie bringt.
Häufig gestellte Fragen
1. Ist dieser Wagen mit allen Vormek Tray-Sealer-Modellen kompatibel?
Ja. Der Wagen wurde speziell für Vormek Tray-Sealer (General- und Professional-Serie) entwickelt, wobei die Führungen vollständig mit den Maschinenführungen kompatibel sind.
2. Wie hoch ist die maximale Tragfähigkeit des Wagens?
Die Konstruktion ist für die Aufnahme der schwersten Tray-Sealer-Formen ausgelegt. Bitte wenden Sie sich für genaue Kapazitätsspezifikationen an das technische Team.
3. Erfordert die Verwendung des Wagens eine spezielle Schulung?
Nein. Der Formwechselprozess mit diesem Wagen ist einfach und intuitiv. Das Team von Vormek bietet die erforderliche Bedienerschulung an.
4. Ist der Wagen waschbar?
Ja. Die vollständige 304-Edelstahlkonstruktion und die lebensmittelgeeigneten Komponenten ermöglichen eine vollständige Reinigung ohne Korrosionsbedenken.
5. Können Formen anderer Marken als Vormek auf diesem Wagen gelagert werden?
Das Führungs- und Positionierungssystem ist nach den Vormek-Formstandards ausgelegt. Für Formen, die nicht von Vormek stammen, muss die dimensionsmäßige Kompatibilität überprüft werden.
