Einführung in den Vormek Mechoris Liquid VFL-510
Der Schwerkraftfüller ist eine der wirtschaftlichsten und zuverlässigsten Füllmethoden für Produkte mit niedriger Viskosität, die auf natürliche Weise unter der Schwerkraft fließen. Aufgrund seiner einfachen Bedienung, leichten Reinigbarkeit, guten Genauigkeit und geringen Wartungskosten ist diese Technologie in vielen Branchen zu einem der am weitesten verbreiteten Füllsysteme geworden.
Der Mechoris Liquid VFL-510 ist ein Schwerkraftfüller, der das Produkt mithilfe der Schwerkraft vom Behälter in den Behälter transferiert. Bei diesem System fließt das Produkt vom Behälter zu den Düsen, ohne dass Hochdruckpumpen oder komplexe Geräte erforderlich sind, und wird in die Behälter abgegeben. Diese Technologie eignet sich für Produkte mit ausreichender Fließfähigkeit, um auf natürlichem Wege durch Rohre und Düsen zu fließen.
In der Lebensmittel-, Milch-, Pharma- und Chemieindustrie erfordern niedrigviskose Produkte – wie Wasser, Doogh (Joghurtgetränk), fermentierte Getränke, Kräuterdestillate, Essig, Zitronensaft, pharmazeutische Lösungen und orale Seren – aufgrund ihrer hohen Fließfähigkeit, des schnellen Fließverhaltens und der Empfindlichkeit gegenüber Kontamination eine spezielle Fülltechnologie.
Arten von Schwerkraftfüllern

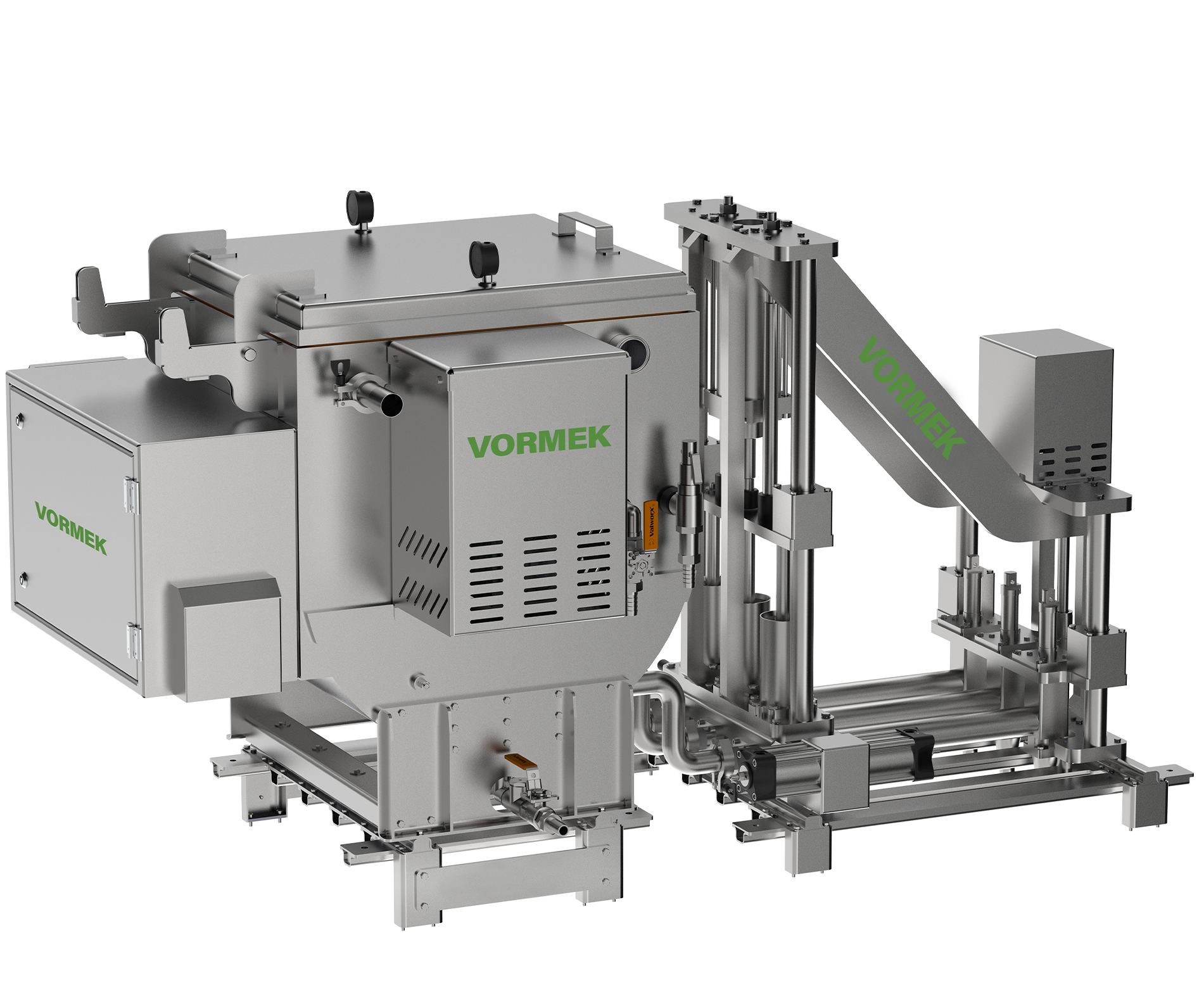

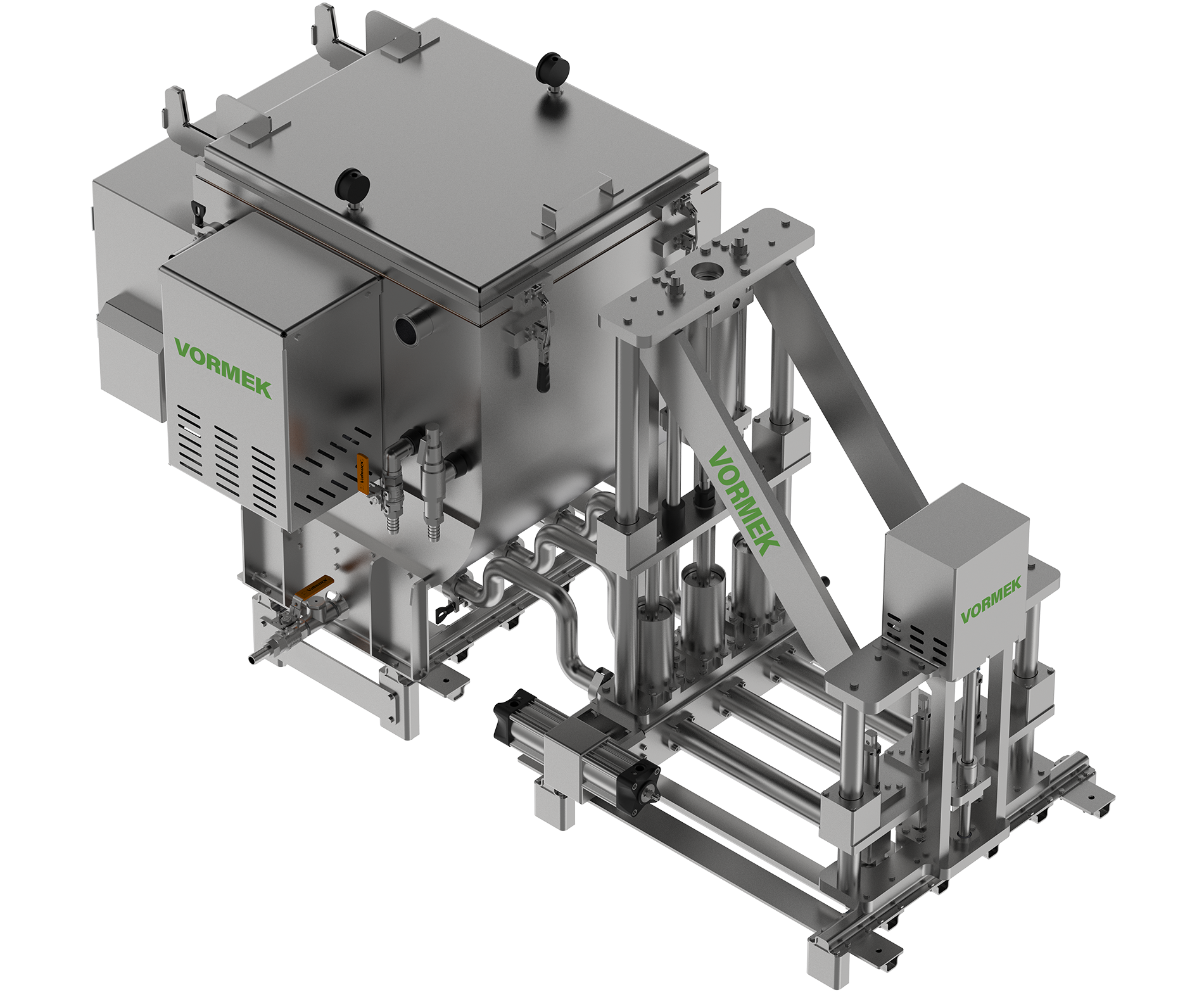

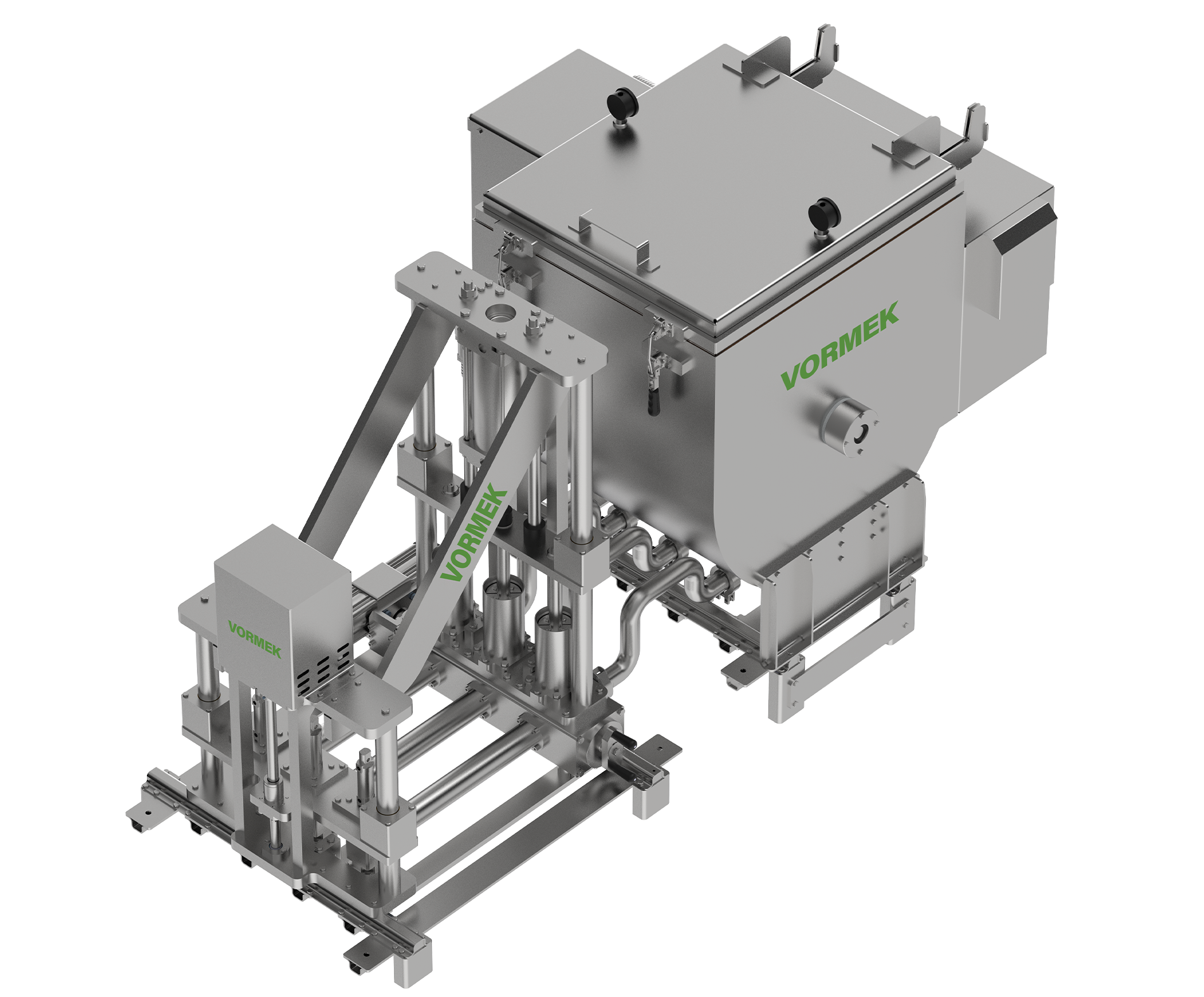

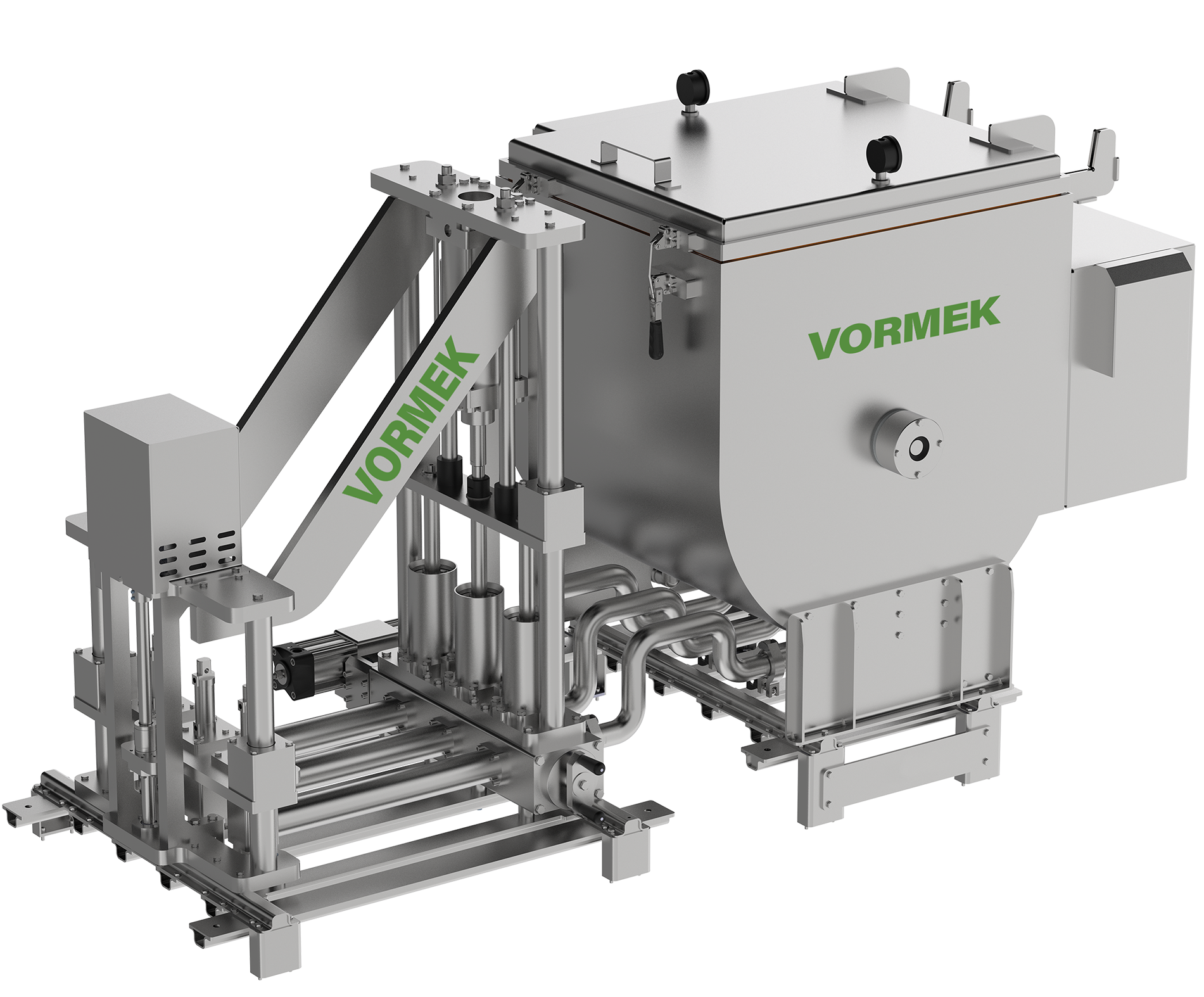

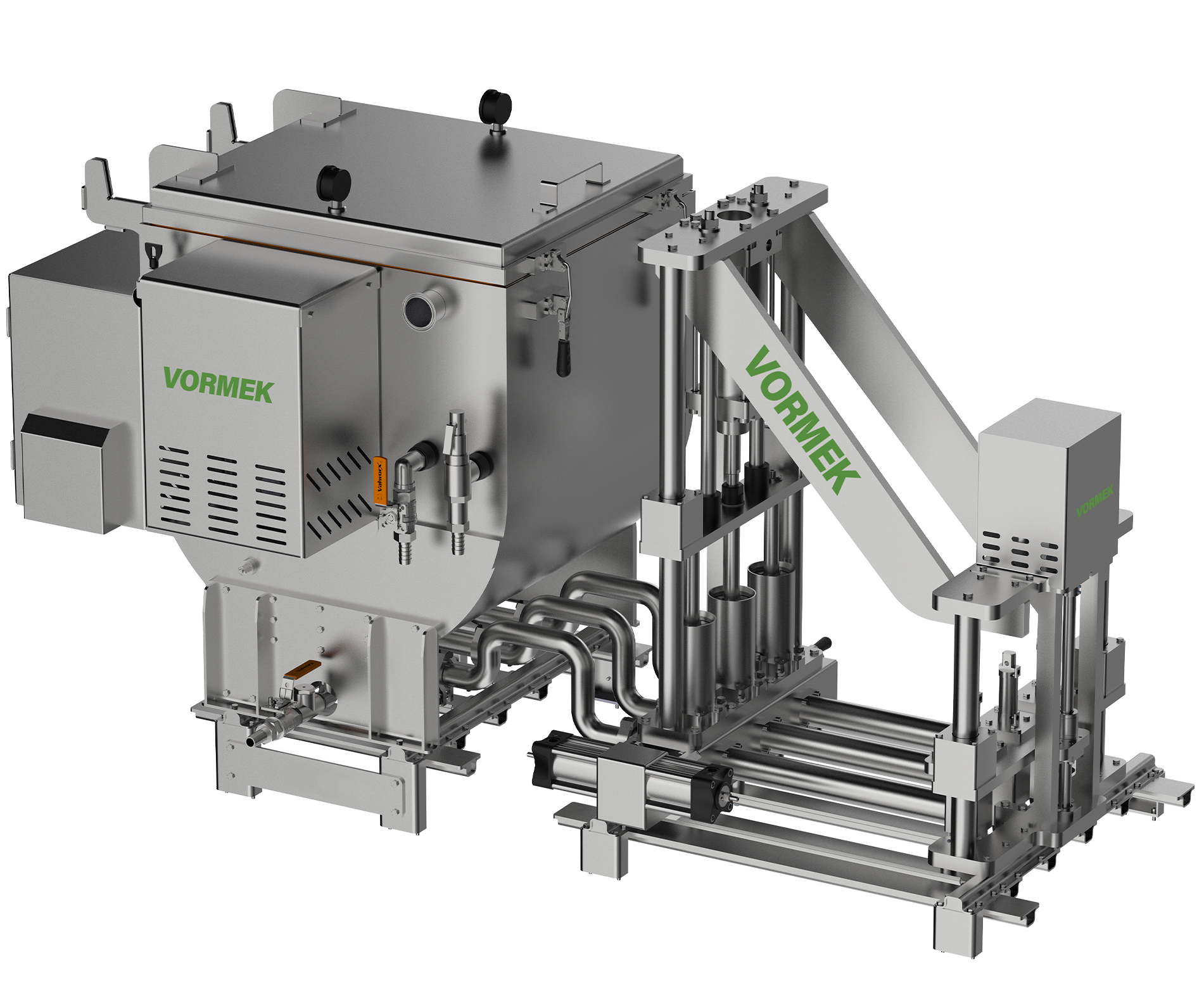

Standalone-Schwerkraftfüller
Bei dieser Konfiguration wird das Füllsystem unabhängig neben der Verpackungsmaschine installiert.
Vorteile:
- Größere Behälterkapazität
- Einfacher Zugang für Service und Wartung
- Möglichkeit zur Erhöhung der Düsenanzahl
- Geeignet für Produktionslinien mit hoher Kapazität
Dieses Modell wird typischerweise in großen Fabriken und industriellen Linien mit hoher Kapazität eingesetzt.

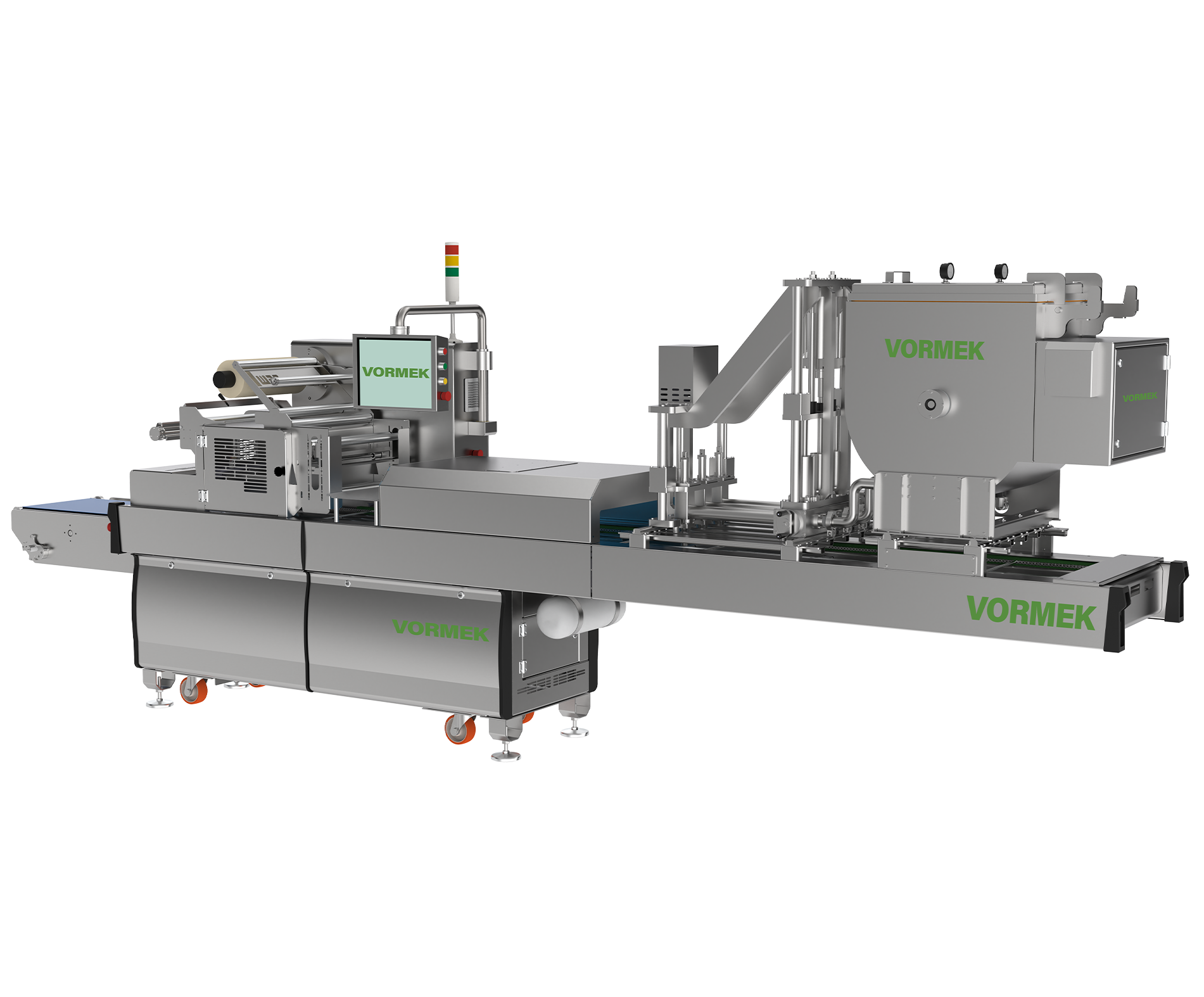

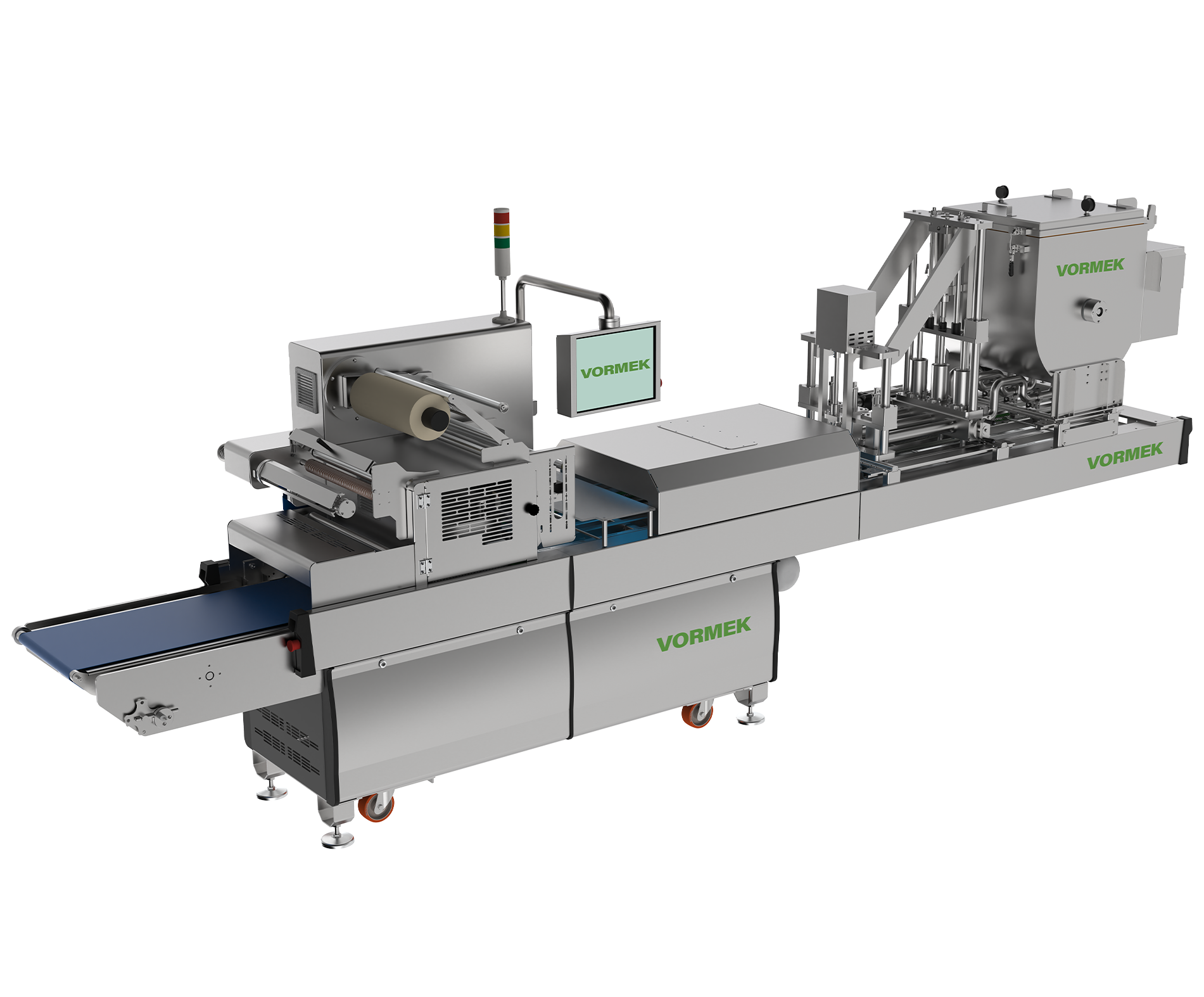

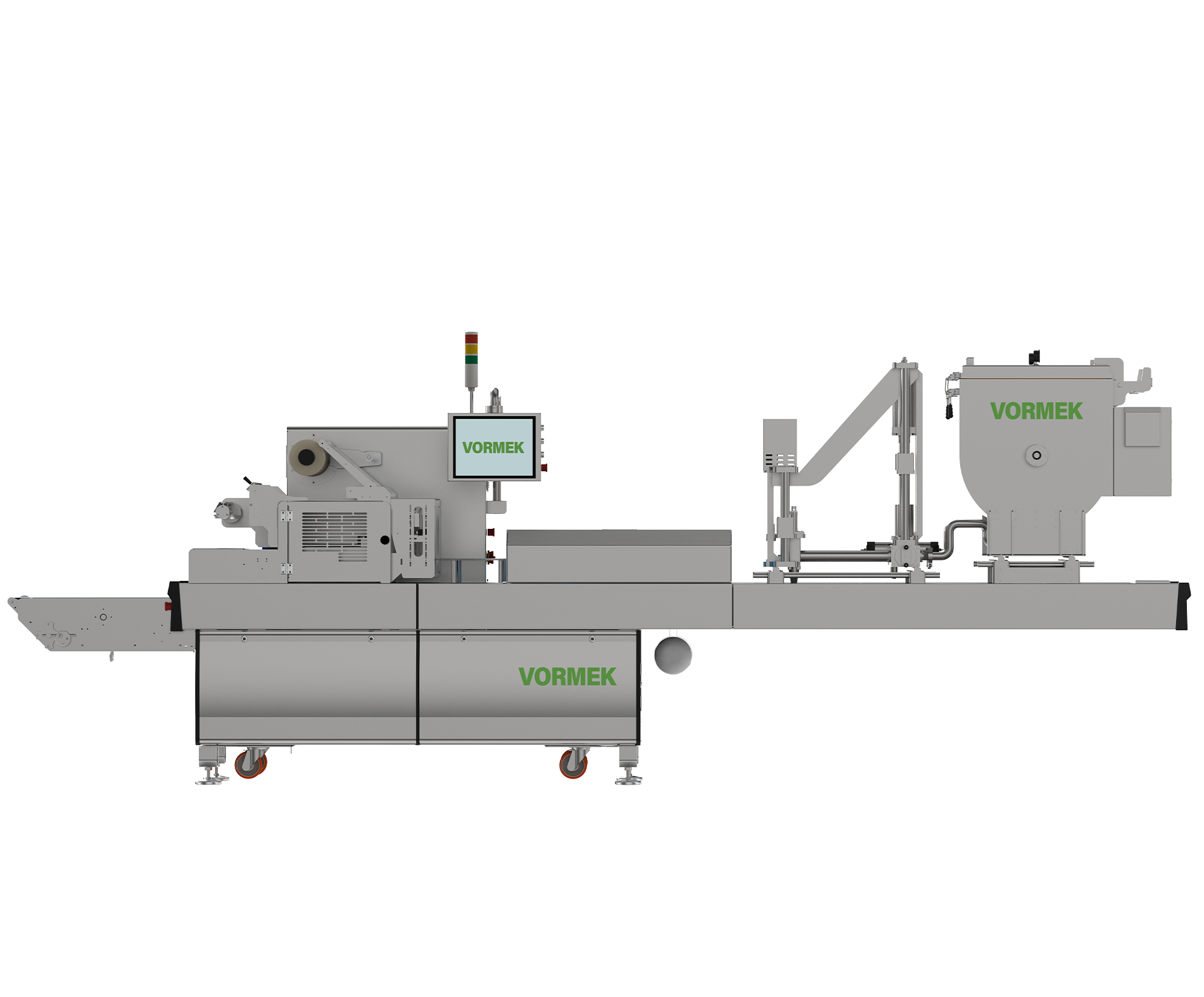

Auf der Verpackungsmaschine montierter Schwerkraftfüller
Bei dieser Konfiguration sind der Behälter und die Fülleinheit direkt auf der Verpackungsmaschine montiert.
Vorteile:
- Kompaktes Design
- Minimaler Produktionsflächenbedarf
- Kürzerer Produkttransferweg
- Geeignet für Werkstätten und Fabriken mit Platzbeschränkungen
Bedeutung der Behältertypauswahl
Eine der Schlüsselkomponenten eines jeden Schwerkraftfüllers ist der Produktspeicherbehälter. Je nach Produkttyp kann der Behälter auf zwei Arten ausgelegt werden:
Einwandbehälter
Für Produkte, die bei Umgebungstemperatur gefüllt werden und keine Temperaturregelung erfordern.
Doppelwandbehälter (Mantelbehälter)
Bei vielen Lebensmittelprodukten muss das Produkt bei einer bestimmten Temperatur gefüllt werden. In solchen Fällen wird ein Doppelwandbehälter verwendet. Heißes Wasser oder ein thermisches Fluid zirkuliert zwischen den beiden Wänden und hält die Produkttemperatur während des gesamten Produktionsprozesses konstant.
Vorteile von Mantelbehältern:
- Erhält die Produktviskosität
- Verhindert Qualitätsverluste
- Verhindert das Abkühlen des Produkts
- Erhöht die Stabilität des Füllprozesses
Rührsystem – Gewährleistung der Produktgleichmäßigkeit
Einige Lebensmittelprodukte enthalten Schwebeteilchen, die sich am Boden des Behälters absetzen, wenn das Mischen unterbrochen wird. Um dies zu verhindern, kann der Füller mit einem Rührsystem ausgestattet werden.
Vorteile der Verwendung eines Rührwerks:
- Verhindert Materialablagerungen
- Erhält die Produktqualität
- Erhöht die Füllgenauigkeit
- Stellt die Produktgleichmäßigkeit in allen Behältern sicher
Füllstandskontrolle und Prozessstabilität
Das Füllstandskontrollsystem überwacht automatisch den Produktstand im Behälter und verhindert Probleme wie:
- Entleeren des Behälters
- Lufteintritt in das System
- Produktüberlauf
Produkttemperaturkontrolle mit Thermoelement
Bei Produkten, bei denen die Fülltemperatur entscheidend ist, sind Temperatursensoren unerlässlich. Das am Behälter installierte Thermoelement ermöglicht eine kontinuierliche Temperaturüberwachung, sodass Bediener die Prozessbedingungen jederzeit einsehen und steuern können.
Tropfschutzdüsen – Vermeidung von Abfall und Kontamination
Ein häufiges Problem bei Füllsystemen ist das Nachtropfen des Produkts nach dem Füllzyklus. Professionelle Füller verwenden Tropfschutzdüsen.
Vorteile:
- Verhindert Produktabfall
- Erhält eine saubere Produktionsumgebung
- Erhöht die Füllgenauigkeit
- Verhindert Kontamination der Behälter
Bodenbefüllungstechnologie
Einige Produkte schäumen oder bilden beim Befüllen Blasen. Um dies zu vermeiden, kann ein Bodenbefüllsystem eingesetzt werden:
Methode:
- Die Düse fährt in den Behälter ein
- Die Befüllung beginnt vom Boden aus
- Die Düse steigt mit steigendem Produktstand
Vorteile:
- Minimiert Schaumbildung
- Verhindert Blasenbildung
- Verbessert das Produktbild
- Erhöht die Füllgenauigkeit
Häufige Herausforderungen beim Befüllen von Flüssigprodukten
| Herausforderung | Beschreibung |
|---|---|
| Überlauf und Abfall | Schneller Flüssigkeitsfluss ohne präzise Steuerung führt zu Überfüllung und Verschütten |
| Blasen- und Schaumbildung | Die Befüllung mit hoher Geschwindigkeit erzeugt Blasen, die das tatsächliche Volumen beeinflussen |
| Nachtropfen nach der Befüllung | Fehlende Tropfschutzdüsen kontaminieren die Umgebung und benachbarte Behälter |
| Hygiene und Kreuzkontamination | Produktberührende Teile müssen vollständig waschbar und desinfizierbar sein |
| Wechsel des Behälterformats | Viele Maschinen sind für bestimmte Höhen und Durchmesser ausgelegt; Änderungen erfordern zeitaufwendige Anpassungen |
Volumetrische, zeitbasierte oder gewichtsbasierte Befüllung?
Je nach Kundenanforderung kann der Schwerkraftfüller mit verschiedenen Methoden gesteuert werden:
Zeit- und durchflussbasierte Steuerung
Das Ventil öffnet oder schließt basierend auf einer eingestellten Zeit und steuert so die in den Behälter abgegebene Produktmenge.
Gewichtskontrolle mit Wägezelle
Bei Anwendungen, bei denen die endgültige Füllgenauigkeit entscheidend ist, ist das Wägezellensystem die optimale Wahl. Das Produktgewicht wird in Echtzeit gemessen und an die SPS gesendet. Die SPS steuert dann das Regelventil, um den Durchfluss zu steuern und eine präzise Befüllung zu gewährleisten.
Optionen für den Füllprozess
| Methode | Beschreibung | Am besten geeignet für |
|---|---|---|
| Wägezelle + Regelventil | Behälter werden zu 90 % befüllt, dann gewichtskontrolliert auf das exakte Volumen | Hochwertige Produkte, Genauigkeit ±3 g |
| Zylinder und Kolben | Volumen wird durch Verdrängung gesteuert | Etwas höhere Viskosität oder Anforderungen an volumetrische Genauigkeit |
| Timer + Durchflussregelung | Befüllung basierend auf Zeit und konstantem Durchfluss | Produkte mit geringerem Wert, hohe Geschwindigkeit, moderate Genauigkeit |
Hygienisches Design und Konformität
In der Lebensmittel-, Milch- und Pharmaindustrie ist Hygiene keine Option – sie ist eine Anforderung. Der Mechoris Liquid VFL-510 wurde nach hygienischen Konstruktionsprinzipien entwickelt:
| Hygienisches Merkmal | Beschreibung |
|---|---|
| Produktberührende Materialien | 316 Edelstahl (beständig gegen korrosive und saure Substanzen) |
| Hauptkörper | 304 Edelstahl (rostfrei, mit industriellen Reinigungsmitteln waschbar) |
| Tropfschutzdüsen | Verhindert Tropfen und Flüssigkeitsansammlungen auf der Maschine |
| Glatte Oberflächen, keine toten Ecken | Verhindert Kontaminationsansammlungen; schnelle, effektive Reinigung |
| Vollständiger Zugang zu internen Komponenten | Einfache Demontage, Reinigung und Desinfektion ohne Spezialwerkzeuge |
Vorteile der Wahl des Mechoris Liquid VFL-510
| # | Grund |
|---|---|
| 1 | Kundenspezifisches Design basierend auf Kundenanforderungen |
| 2 | Technische Expertise des Designteams |
| 3 | Qualitätskomponenten und standardisierte Automatisierung |
| 4 | Einfache und schnelle Reinigung |
| 5 | Zugang zu Service und Ersatzteilen |
| 6 | Kompatibilität mit bestehenden Verpackungslinien |
Tabelle 1: TCO-Analyse – Manuelle vs. automatische Schwerkraftbefüllung
| # | Kostenpunkt | Manuelle Befüllung | Automatische Befüllung mit VFL-510 | Einsparung / Beschreibung |
|---|---|---|---|---|
| 1 | Arbeitskräfte (Gehalt + Nebenkosten) | Erfordert 2–3 Bediener | Erfordert 1 Bediener | 73 % Reduzierung der Arbeitskosten |
| 2 | Produktabfall (Ausschuss) | 5–10 % des Produktionsvolumens | Weniger als 1 % | Erhebliche Abfallreduzierung durch ±3 g Genauigkeit |
| 3 | Stillstandzeit für Reinigung | 2–3 Stunden pro Schicht | 30–45 Minuten pro Tag | Erhöhte effektive Produktionszeit |
| 4 | Reinigungs- und Desinfektionskosten | Zusätzliche Arbeitskraft + Zeit | CIP-Design + einfacher Zugang | 50 % Kosten- und Zeitreduzierung |
| 5 | Ersatzteile und jährliche Reparaturen | Meist keine (Handwerkzeuge) | Ca. 3–5 % des Maschinenpreises | Moderate Kosten, ausgeglichen durch reduzierte Stillstandzeiten |
| 6 | Menschliche Fehler und Produktrückgaben | Hoch (Gewichtsinkonsistenz, Kontamination) | Sehr niedrig (Konsistenz und hohe Hygiene) | Reduzierte Retouren = erhöhtes Kundenvertrauen |
| 7 | Anfangsinvestition (CAPEX) | Null (laufende monatliche Ausgabe) | Maschinenkauf (Anlagevermögen) | ROI typischerweise weniger als 12 Monate |
| 8 | Fähigkeit zum Behälterformatwechsel | Zeitaufwendig; erfordert Werkzeuge | Unter 5 Minuten; keine Werkzeuge erforderlich | Erhöhte Linienagilität |
Tabelle 2: Praktische Vorteile der Wahl des Schwerkraftfüllers
| # | Praktischer Vorteil | Auswirkung auf die Produktion | Auswirkung auf TCO |
|---|---|---|---|
| 1 | Deutlich reduzierte Arbeitsabhängigkeit | Ein Bediener ersetzt 2–3 pro Schicht | 73 % jährliche Reduzierung der Arbeitskosten |
| 2 | Vollständige Vermeidung von Kreuzkontamination | Hygienisches Design, Edelstahl, Tropfschutzdüsen | Reduziertes Risiko von Retouren und Hygieneschäden |
| 3 | Kompatibilität mit einer breiten Palette von Behältern | Schnelle Höhen- und Düsenanpassung ohne Werkzeuge | Reduzierte Stillstandzeiten zwischen Aufträgen |
| 4 | Reduzierter Produktabfall durch präzise Messung | ±3 g Genauigkeit, zweistufige Wiegefunktion | Bis zu 90 % Abfallreduzierung im Vergleich zur manuellen Methode |
| 5 | Schneller Start ohne komplexe Einstellungen | Einfache Erstkonfiguration; Rezeptspeicher in der SPS | Erhöhte Produktivität zu Schichtbeginn |
| 6 | Einfache Reinigung und Wartung | Schnelle Demontage und Montage der Komponenten | Reduzierte Reinigungskosten; verlängerte Maschinenlebensdauer |
| 7 | Schneller Düsenwechsel | Manueller Wechsel ohne Werkzeuge in unter 5 Minuten | Reduzierte Stillstandzeiten; erhöhte Linienflexibilität |
| 8 | Geeignet für niedrige bis halbindustrielle Volumen | Skalierbar von 500 bis 5000 Einheiten/Stunde | Keine zusätzliche Investition für geringere Volumen |
| 9 | Anpassbare Konfiguration | Düsenanzahl, Behältergröße, Steuerungsart (Wägezelle/Kolben/Timer) | Reduzierte Überkosten; perfekte Anpassung an die tatsächlichen Anforderungen |
